Powermax125 Руководство по сервисному обслуживанию 80807J
10 – Замена компонентов резака
10. Слегка вкрутите винты в рукоятку.
11. Убедитесь в том, что выключатель установлен в поворотных отверстиях. Для этого нажмите его
несколько раз.
12. Вкрутите винты с усилием 15,0 кг-см.
13. Установите расходные детали.
14. Подсоедините резак и источник газа и включите (ON) (I) электропитание.
Замена узла выключателя
1. Отключите (OFF) (O) питание, отсоедините источник газа и резак.
2. Снимите расходные детали с резака.
3. Положите резак на ровную поверхность левой стороной рукоятки вверх.
4. Выкрутите винты из левой части рукоятки. Отложите их в сторону..
5. Стараясь не допустить «выстрела» пружины из рукоятки, снимите левую сторону рукоятки с резака.

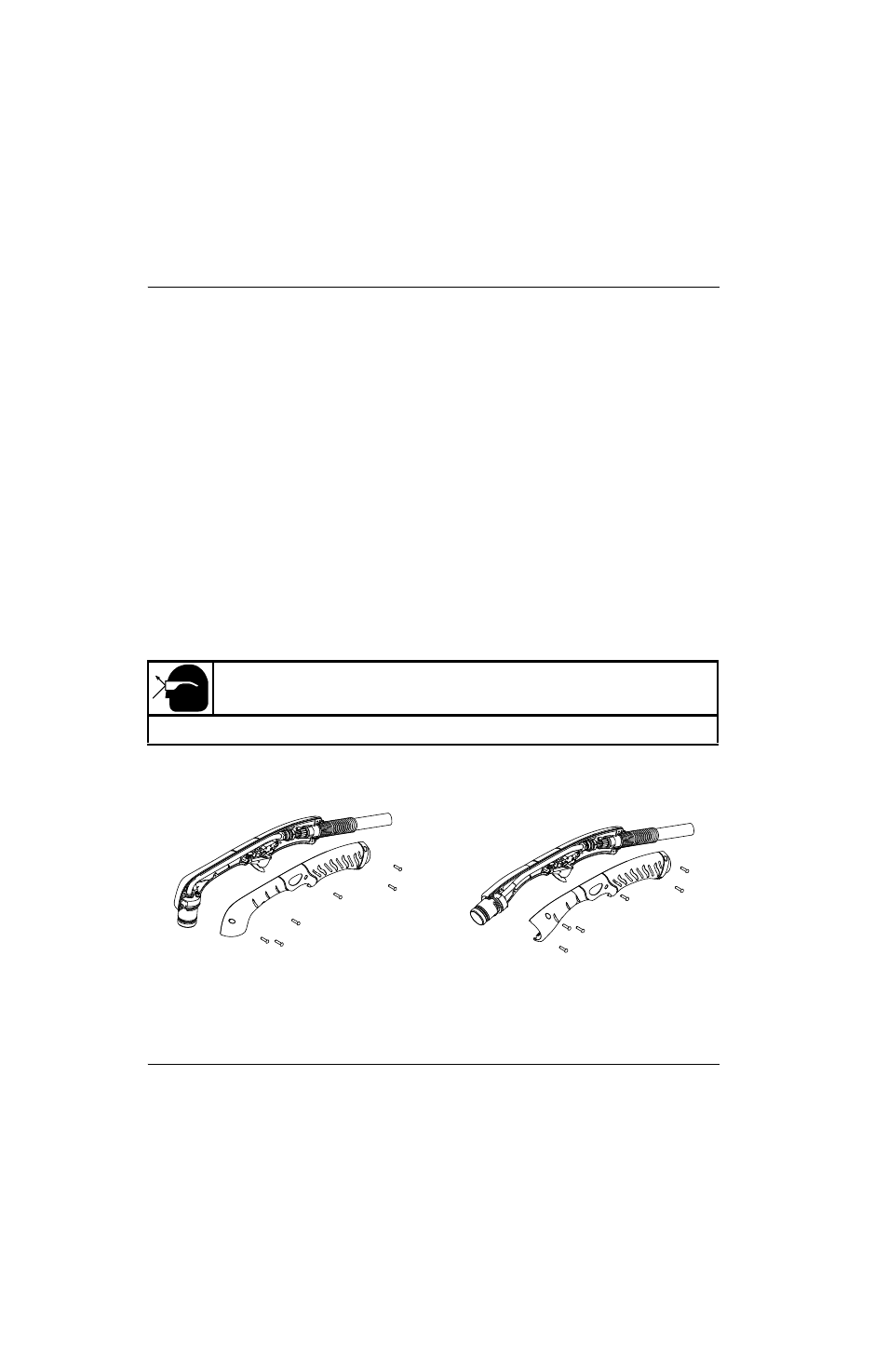

Рисунке 129
Для ручного резака 15° осторожно поднимите правый край рукоятки. С левого края
вставьте плоскую отвертку между двумя частями рукоятки. Слегка подденьте
рукоятку отверткой. (См.
Комплект
Описание
Комплект: выключатель ручного резака Duramax Hyamp со сменной пружиной
ОСТОРОЖНО!
Необходимо защитить глаза, поскольку из рукоятки может выскочить пружина выключателя.
