9 – Замена компонентов источника тока
7. Отсоедините провод электрода и 2 провода выходного индуктора. Для этого отвинтите латунную гайку,
которой кольцевая клемма закреплена на разъеме быстрого отключения.
Провод электрода и 2 провода выходного индуктора зафиксированы в одном
соединителе проводов.
8. Снимите пластмассовую шайбу.
9. Снимите посеребренный фитинг, вытянув его через переднюю сторону корпуса разъема быстрого
отключения.
10. Снимите разъем быстрого отключения, выкрутив 4 крепежных винта, которыми разъем быстрого отключения
закреплен на передней панели.

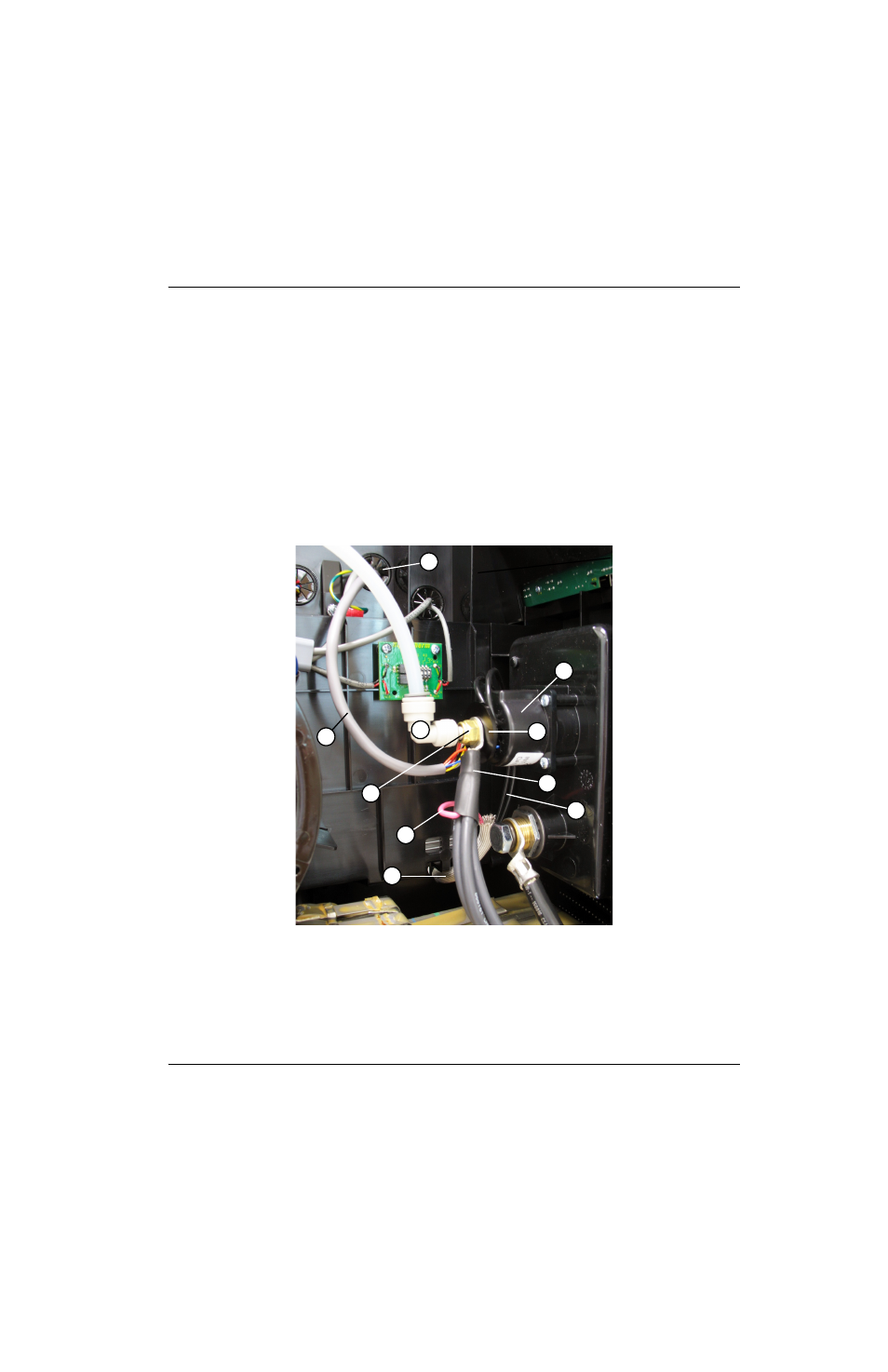

Рисунке 90
1
2
4
5
6
7
8
9
10
3
1 Кабель интерфейса резака
2 Прямоугольный нажимной фитинг
3 Латунная гайка
4 Провод электрода (красный)
5 Защитный чехол
6 Провода сопла (2)
7 Провода выходного индуктора (3)
8 Пластмассовая шайба
9 Разъем быстрого отключения
10 Центральная изоляционная втулка
