Powermax125 Руководство по сервисному обслуживанию 80807J
9 – Замена компонентов источника тока
в. См. Снятие защитного барьера компонентов на странице 185.
г. См. Снятие скобы концевой панели на странице 186.
2. Подденьте правый край накладки выключателя источника тока при помощи ножа или плоской отвертки.
(См.
3. Отогните правую половину накладки к перфорированной линии.
4. Оторвите правую часть накладки, удерживая ее левую часть. Выбросьте правую часть накладки.

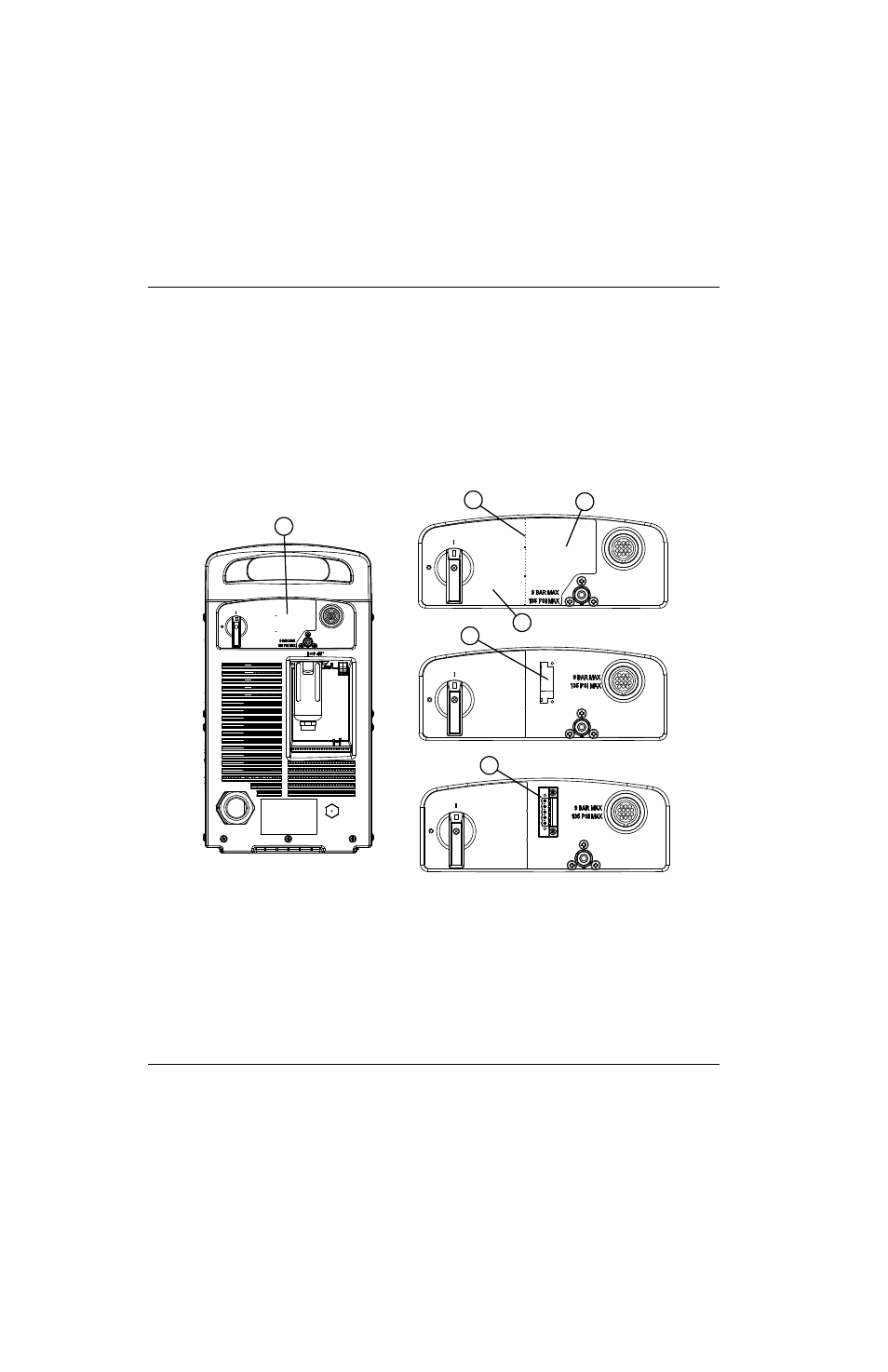

Рисунке 53
1
6
5
4
3
2
1 Накладка выключателя источника тока
2 Перфорированная линия
3 Правая часть накладки
4 Левая часть накладки
5 Монтажное отверстие разъема RS-485
6 Разъем RS-485
