Powermax125 Руководство по сервисному обслуживанию 80807J 273
9 – Замена компонентов источника тока
Замена задней панели
1. Выполните указанные ниже процедуры.
а. См. Отключение электропитания и отсоединение источника газа на странице 178.
б. См. Снятие крышки с источника тока на странице 184.
в. См. Снятие защитного барьера компонентов на странице 185.
г. См. Снятие скобы концевой панели на странице 186.
д. См. Отсоединение газовой трубки на странице 201.
е. См. Снятие силового шнура и кабельного зажима на странице 203.
2. Выкрутите винт, которым два провода заземления закреплены на корпусе газового фильтра.
3. В верхней части переключателя давления отсоедините от него два зажима провода.
4. Выкрутите 2 крепежных винта крепления интерфейса ЧПУ к задней панели.

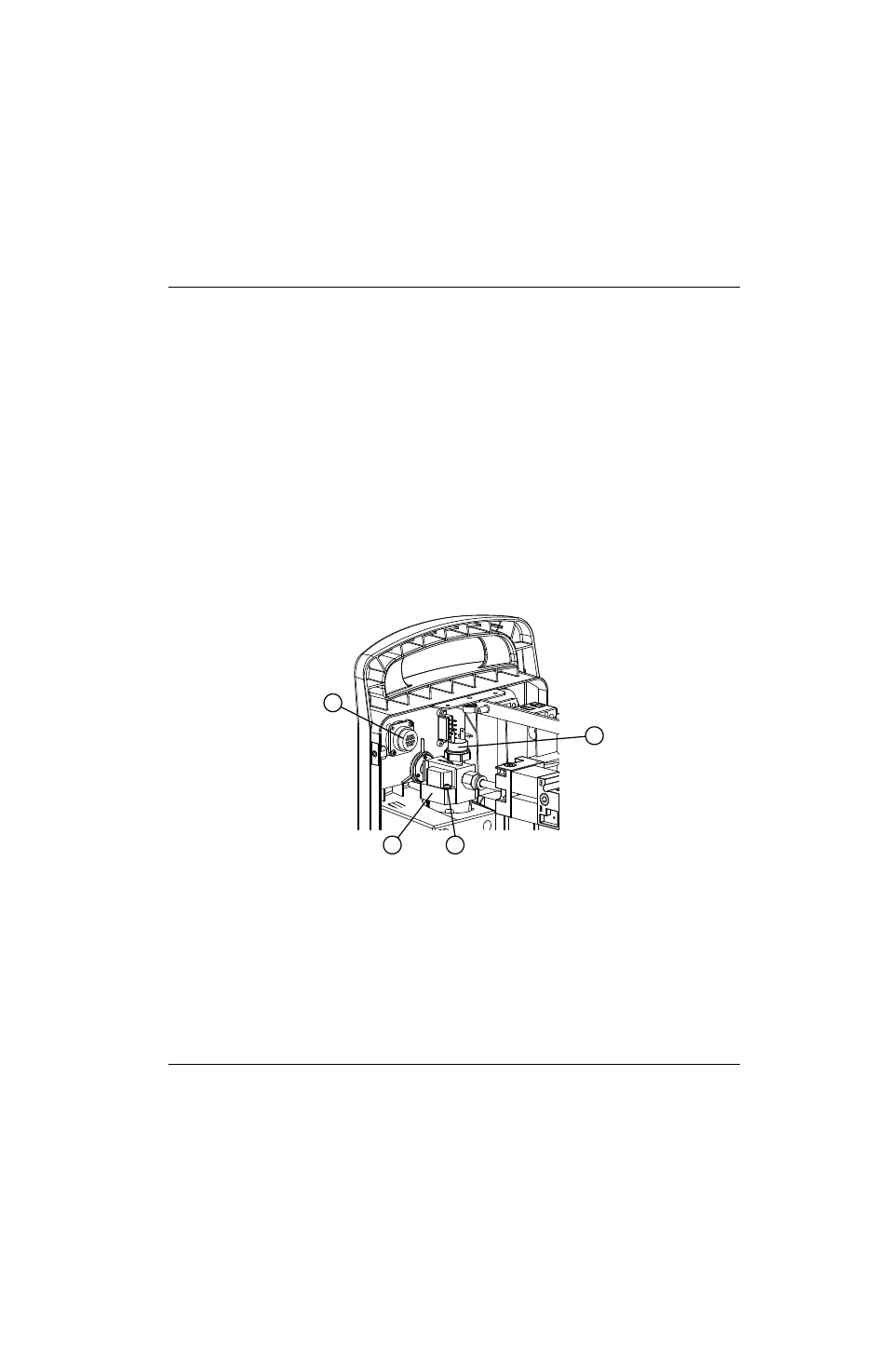

Рисунке 111
1
2 3
4
1 Разъем интерфейса ЧПУ
2 Узел газового фильтра 3 Винт провода заземления
4 Переключатель давления
