10 – Замена компонентов резака

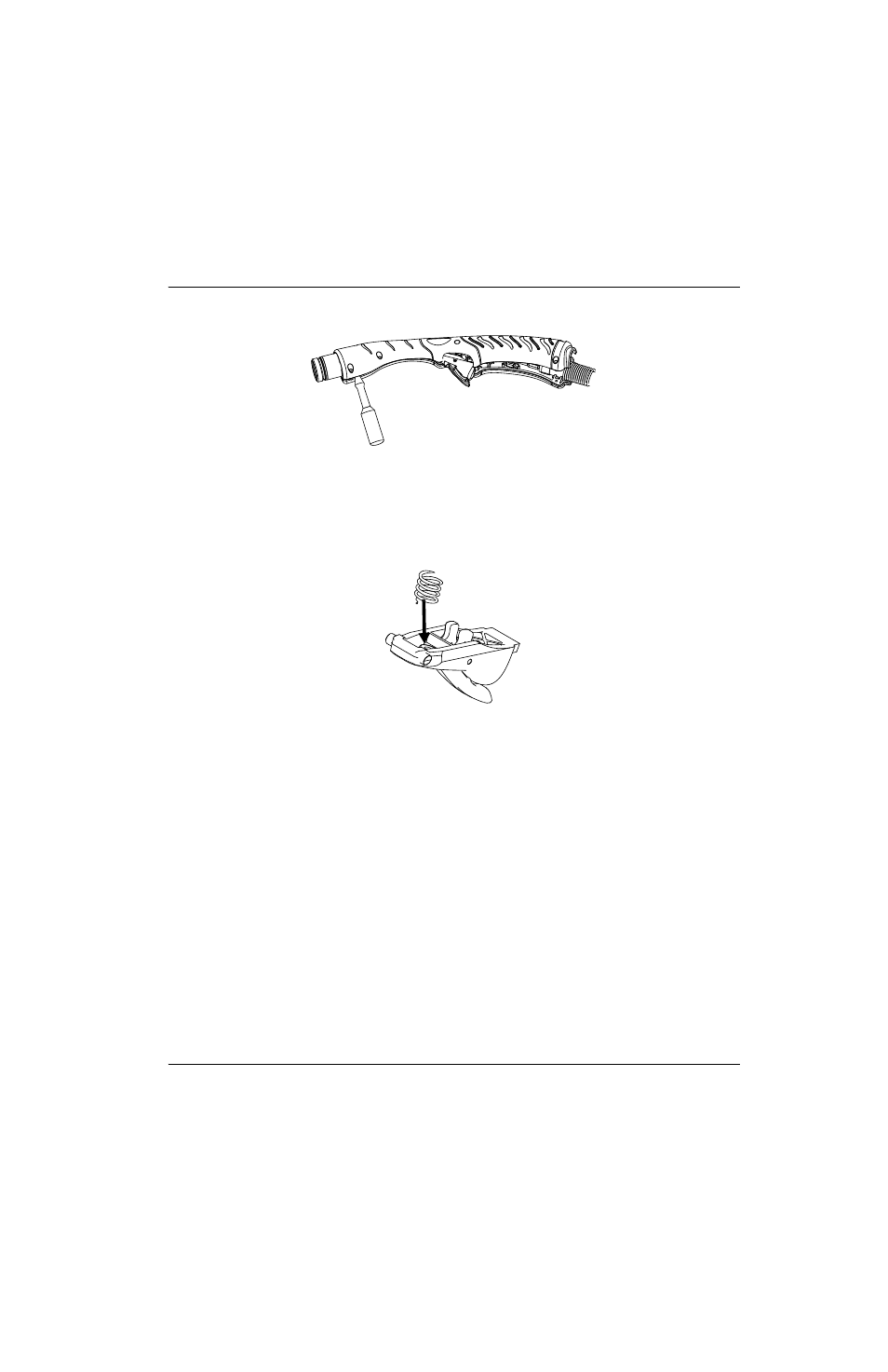

Рисунке 130
6. Удерживая пружину на месте, выньте выключатель с пружиной из рукоятки. Отложите их в сторону.
7. Сожмите и вставьте новую пружину в переднюю половину нового выключателя. Установите выключатель
с пружиной на место.
Рисунке 131
8. Проверьте, чтобы рукоятка и фланец газового патрубка не пережимали провода; совместите левую часть
рукоятки с ее правой частью. Проверьте, чтобы оба опорных штыря вращения выключателя были вставлены
в поворотные отверстия выключателя. (См.
Рисунке 127 на странице 289).
9. Слегка вкрутите винты в рукоятку.
10. Убедитесь в том, что выключатель установлен в поворотных отверстиях. Для этого нажмите его
несколько раз.
11. Вкрутите винты с усилием 15,0 кг-см.
12. Установите расходные детали.
13. Подсоедините резак и источник газа и включите (ON) (I) электропитание.
