Powermax125 Руководство по сервисному обслуживанию 80807J
9 – Замена компонентов источника тока
Установка фильтровального элемента газового фильтра
См.
1. Замените загрязненный элемент на новый. Повторно вверните пластмассовую стопорную гайку и затяните
только от руки.
2. Очистите корпус фильтра от остатков масла и грязи.
3. Осмотрите уплотнительное кольцо в верхней части корпуса фильтра. При необходимости замените
уплотнительное кольцо тем, которое имеется в наборе. Перед установкой уплотнительного кольца нанесите
на него тонкий слой силиконовой смазки.
4. Вставьте корпус фильтра так, чтобы защелка была расположена под углом 45 градусов вправо от центра.
Это соответствует положению, в котором производился демонтаж корпуса.
5. Выровняйте корпус фильтра по вертикали (с металлическим ограждением) и с усилием нажмите на корпус
фильтра до гнезда, чтобы обеспечить посадку корпуса. Полезно поднять корпус левым указательным пальцем
под гайкой на дне корпуса.
6. После надлежащей посадки корпуса его необходимо повернуть на 45 градусов влево, пока не будет слышен
звук защелкивания.
7. Включите электропитание и подсоедините источник газа.

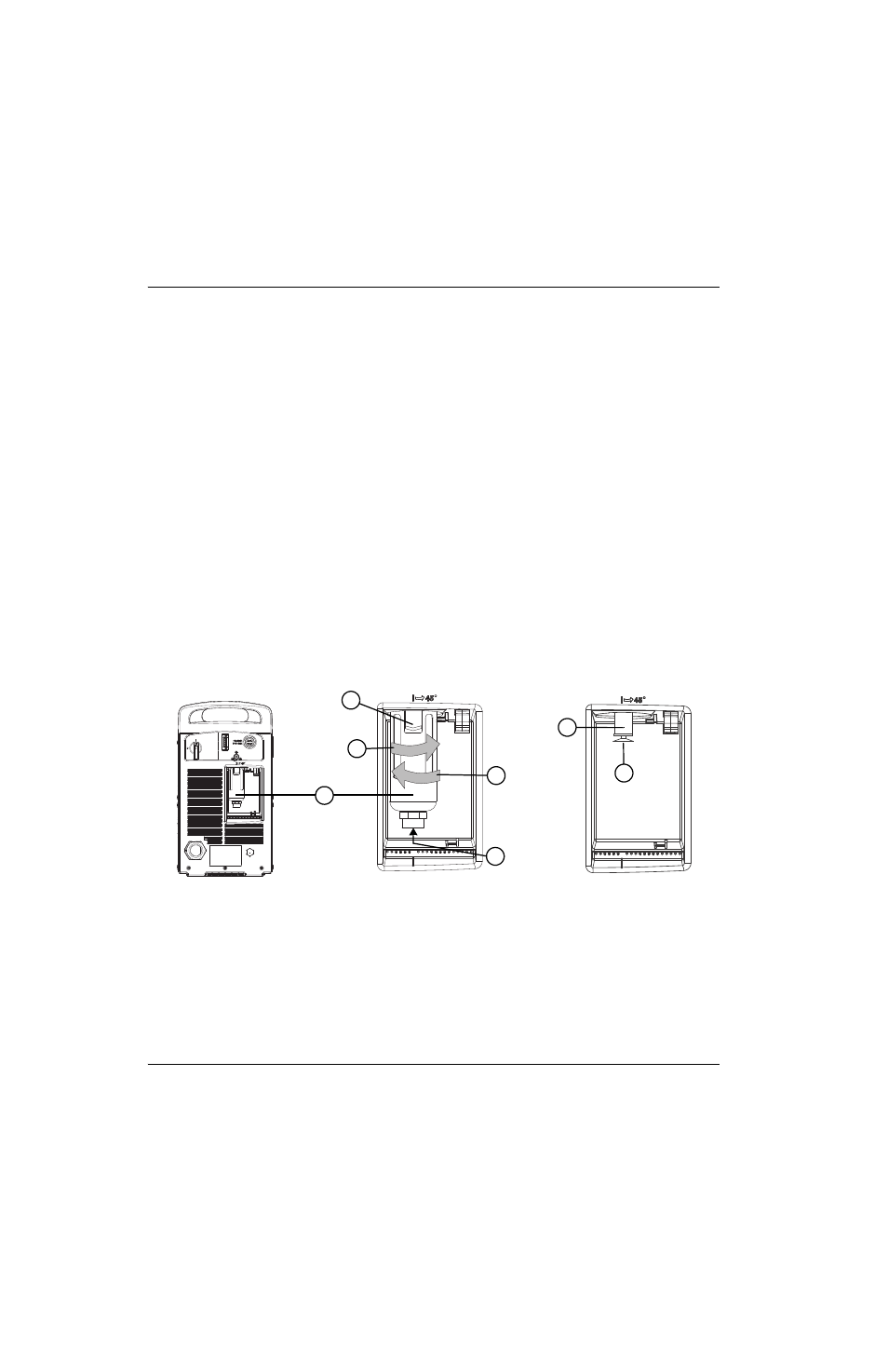

Рисунке 32
1
2
3
4
5
7
6
1 Защелка
2 Поверните для снятия
3 Корпус фильтра
4 При замене корпуса полезно приподнять его
в этом месте
5 Поверните для установки
6 Фильтровальный элемент газового фильтра
7 Пластмассовая стопорная гайка
