284
Powermax125 Руководство по сервисному обслуживанию 80807J
10 – Замена компонентов резака

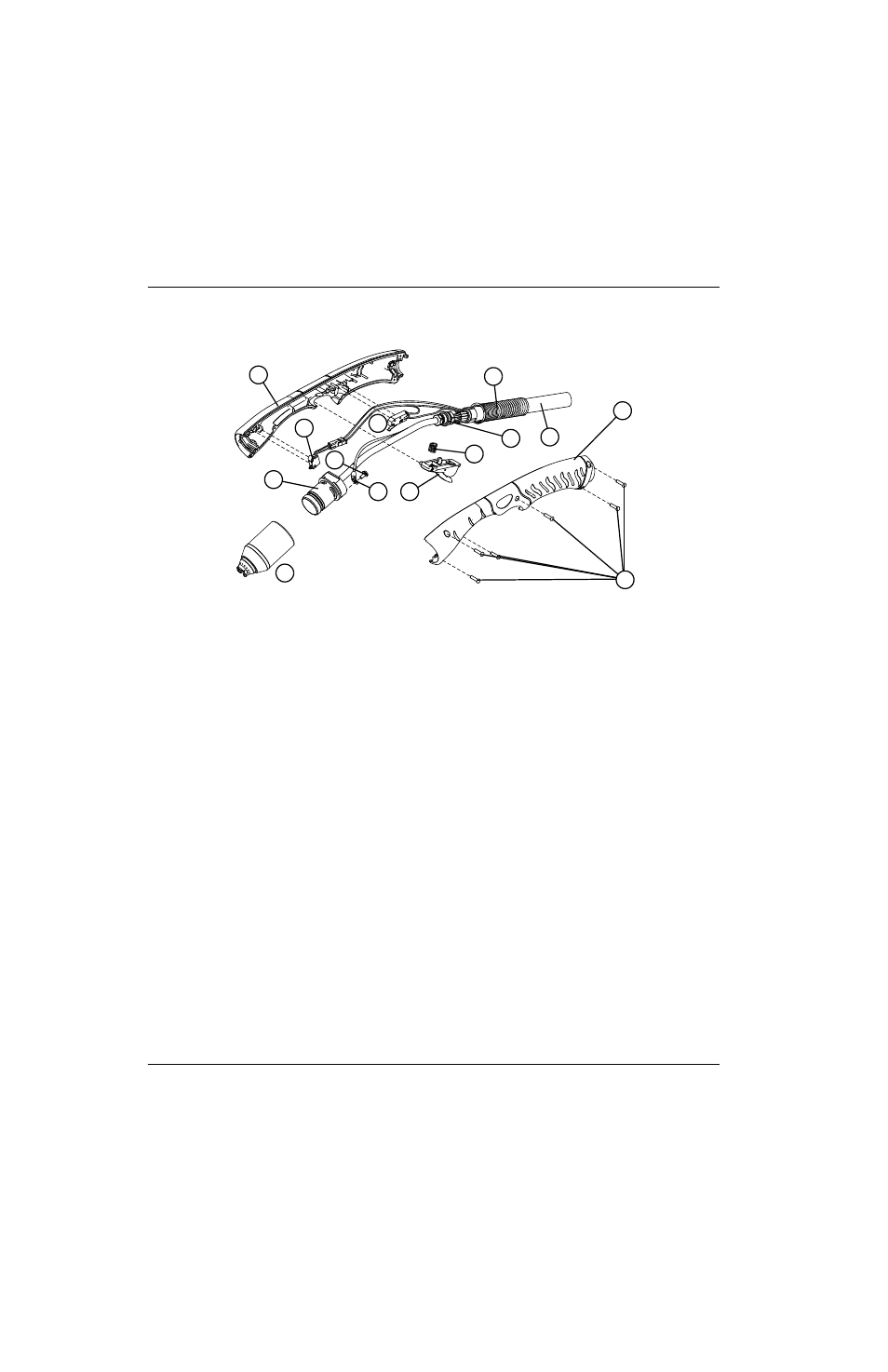

Рисунке 120 – Ручной резак 15°
2
4
5
6
8
3
1
7
9
10
11
12
13
14
1 Правая сторона рукоятки
2 Переключатель колпачкового датчика
3 Пусковой переключатель
4 Контактный винт контрольного провода
5 Корпус резака
6 Расходные детали
7 Провод вспомогательной дуги
8 Выключатель
9 Пружина
10 Винты (6)
11 Левая сторона рукоятки
12 Провод резака
13 Фланец патрубка газового шланга
14 Кабельный зажим
