Powermax125 Руководство по сервисному обслуживанию 80807J
9 – Замена компонентов источника тока
9. В случае замены кабельного зажима, ослабьте и отвинтите его гайку внутри источника тока.
10. Удалите оставшиеся детали разъема кабельного зажима из источника тока.

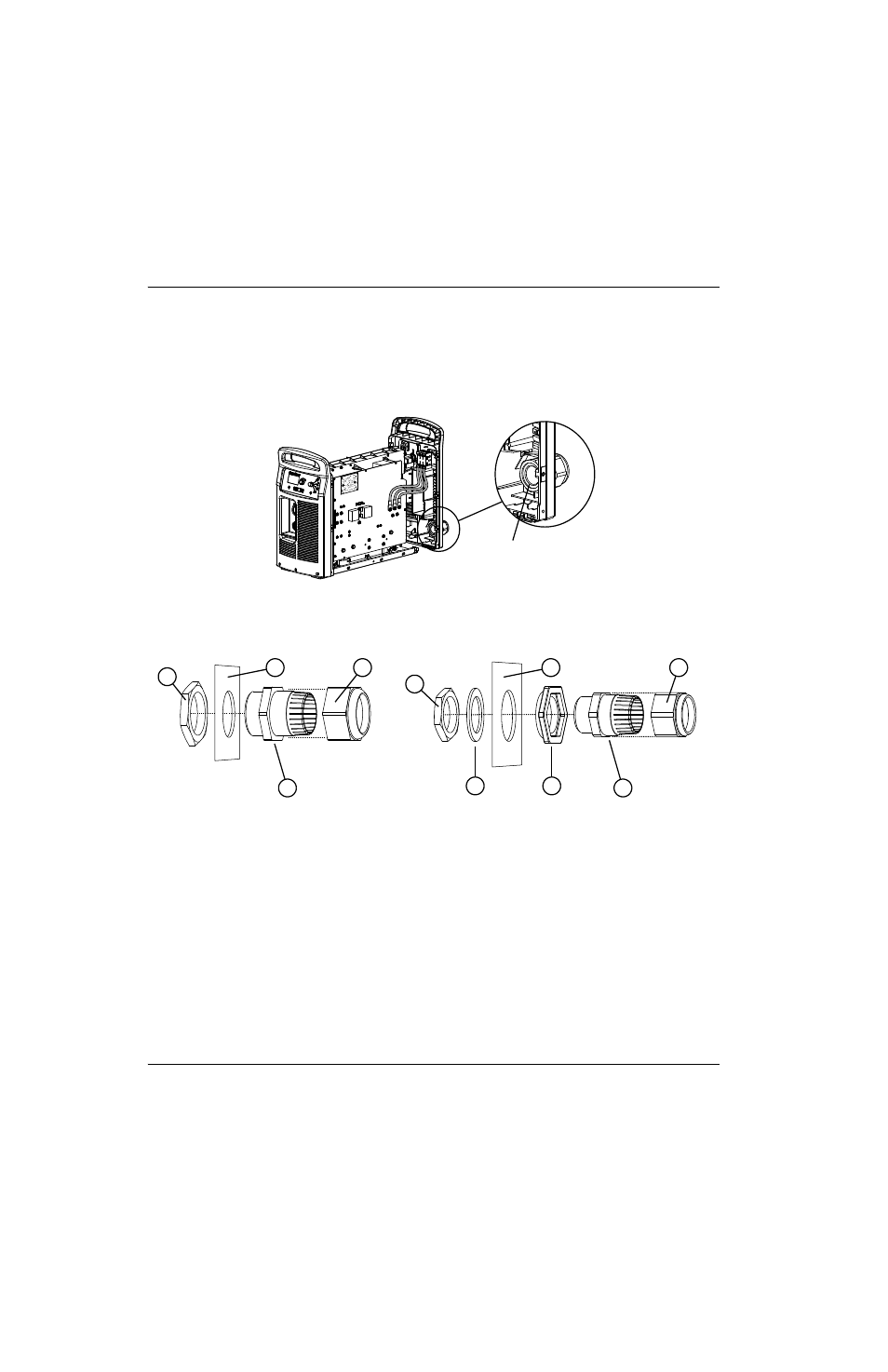

Рисунке 63
Гайка кабельного зажима
внутри источника тока
1
3
4
5
6
Кабельный зажим в моделях CE
Кабельный зажим в моделях CSA/CCC
1
4
5
6
2
1 Гайка кабельного зажима внутри источника тока
2 Алюминиевая шайба (только в моделях
CSA/CCC)
3 Адаптер кабельного зажима (только в моделях
CSA/CCC)
4 Кабельный зажим
5 Стопорная гайка кабельного зажима
6 Задняя панель источника тока
