8 – Поиск и устранение неисправностей, проверка системы

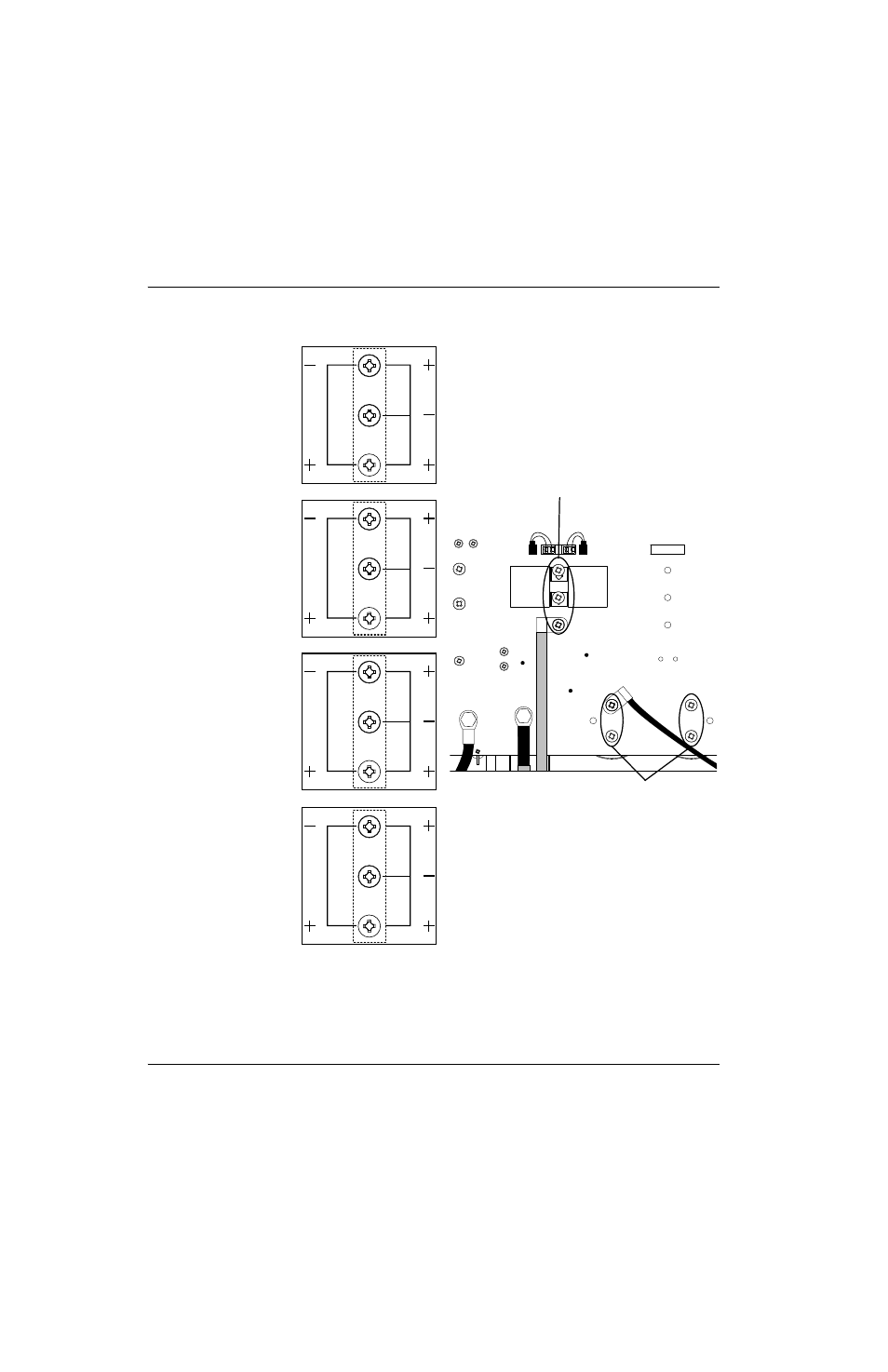

Рисунке 23
J22 J21 J20 J19
J27
WORK
LEAD
J26 +
_
+
_
TP7
TP9
TP8
W
R
B
325 В
пост. тока
405 В
пост. тока
270 В
пост. тока
255 В
пост. тока
650 В
пост. тока
325 В
пост. тока
810 В
пост. тока
405 В
пост. тока
540 В
пост. тока
270 В
пост. тока
510 В
пост. тока
255 В
пост. тока
Вход 480 В CSA
Инвертор — БТИЗ (биполярный транзистор
с изолированным затвором)
Вход 600 В CSA
Вход 400 В CE
Вход ССС 380 В
Сглаживающие конденсаторы
