9 – Замена компонентов источника тока
Установка индуктора PFC
1. Поместите индуктор PFC в источник тока, тщательно направляя кабели индуктора PFC через отверстие
в нижней части центральной панели.
2. Вставьте выступы на передней стороне индуктора PFC в гнезда на основании источника тока.
3. Закрепите основание индуктора PFC двумя крепежными винтами с усилием затяжки 69,1 кг-см.
4. Закрепите провода индуктора PFC на силовой плате при помощи винта и болта, выкрученных на действия 2
на странице 264. Вкрутите винт с усилием 40,3 кг-см и болт в точке J25 — с усилием 63,4 кг-см.
Рисунке 106
5. Выполните указанные ниже процедуры.
а. См. Установка кожуха вентилятора на странице 230.
б. См. Установка защитного барьера компонентов на странице 185.
в. См. Установка крышки источника тока на странице 184.
г. Включите электропитание и подсоедините источник газа.
1
2
3
4

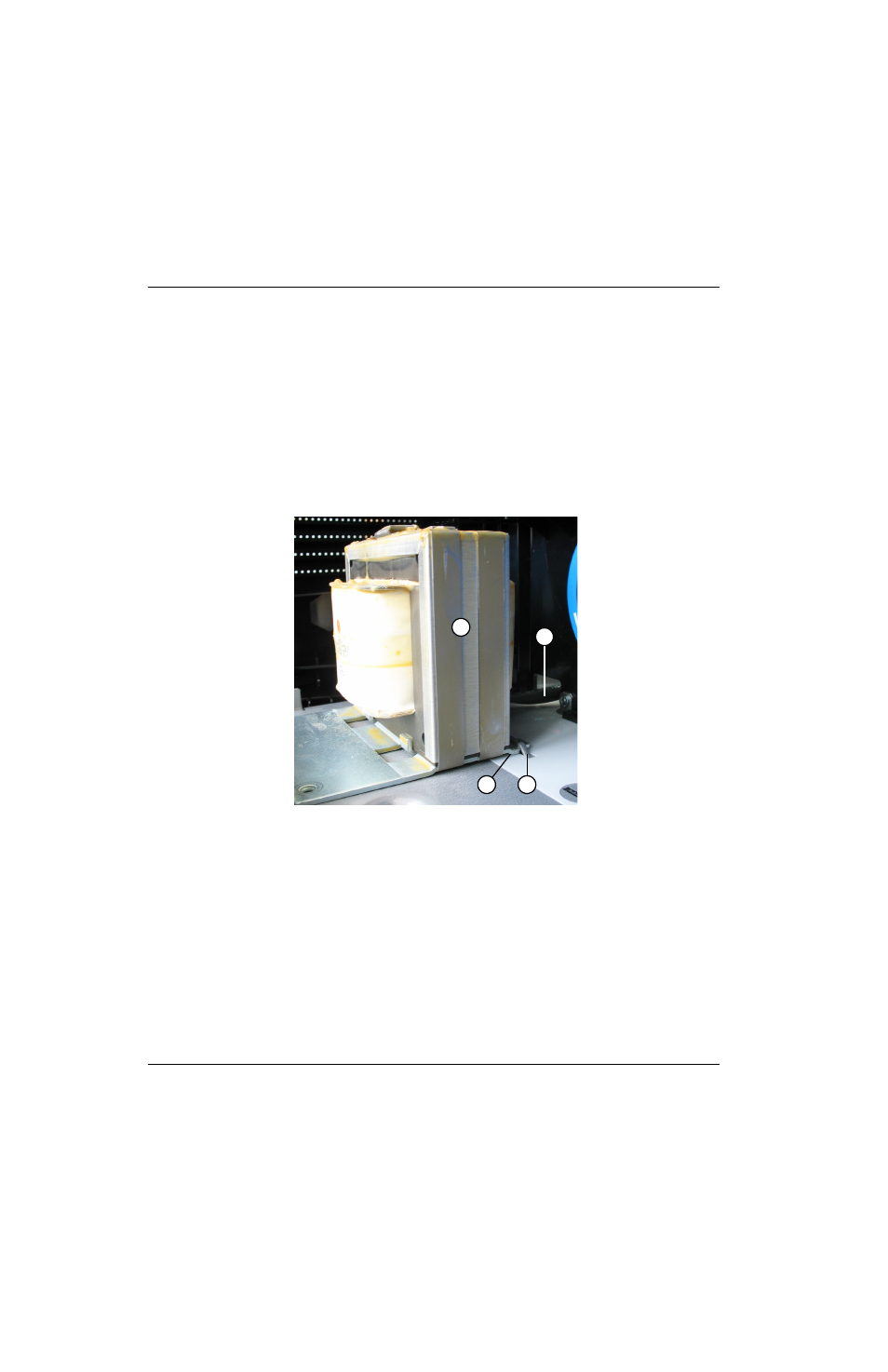

1 Индуктор PFC
2 Выступ индуктора PFC
3 Гнездо в основании
4 Провода индуктора PFC (2)
