Powermax125 Руководство по сервисному обслуживанию 80807J 131
8 – Поиск и устранение неисправностей, проверка системы

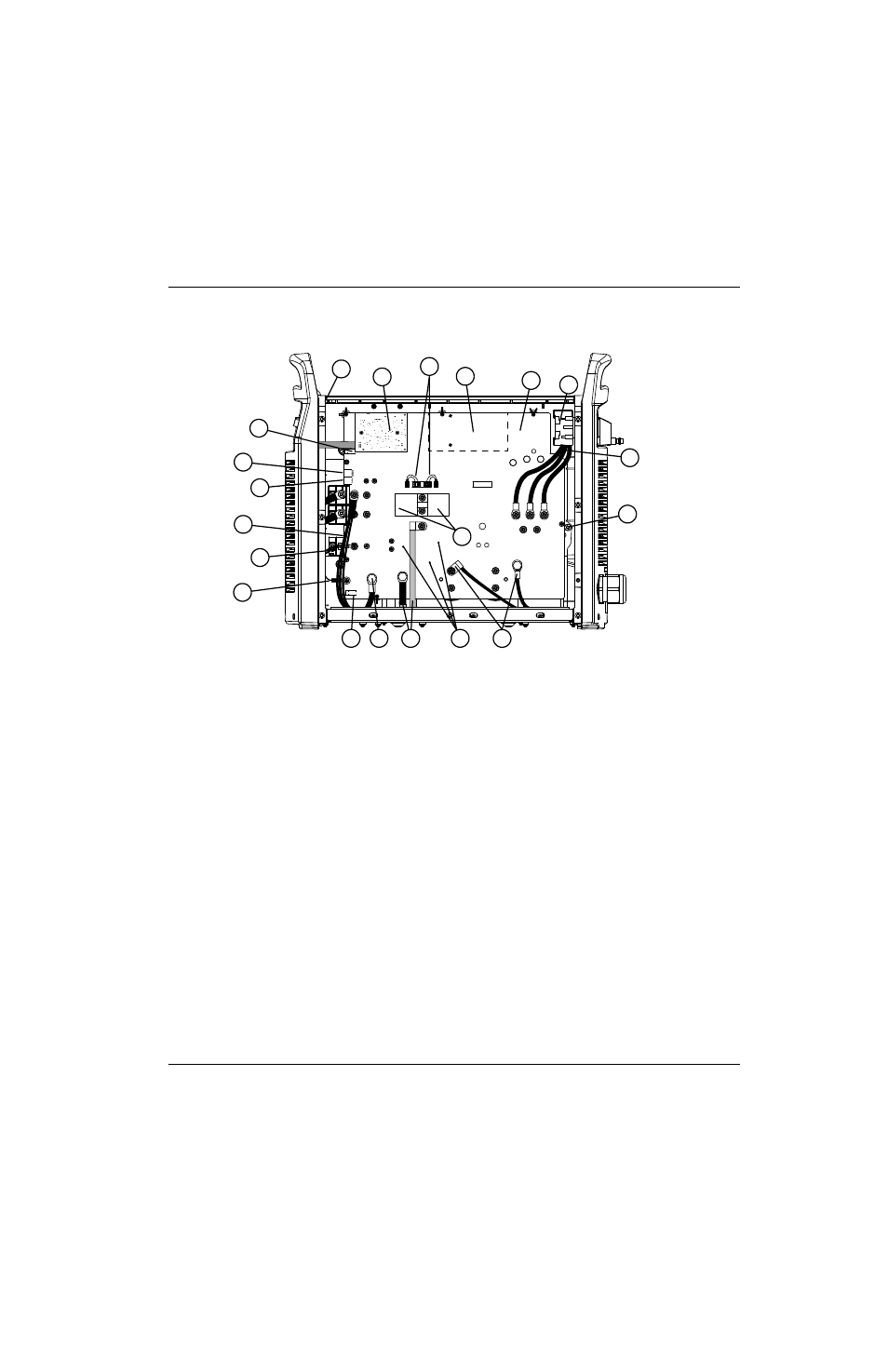

Рисунке 13 Обзор источника тока – 480 В, 600 В CSA
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
RED
J32
J11 B R
J28 C152 C151
TP7
TP9
TP8
W
R
B
1
2
3
4
5
6
7 8 9 10
11
12
13
14
15
20
16
17
18
19
1 J11
2 J17
3 J18
4 Провода катушки индуктивности на выходе
5 Провода сопла
6 Провод электрода
7 J32
8 Рабочий кабель
9 Провода трансформатора
10 Точки проверки
11 Конденсаторы 4 μФ
12 Провода индуктора PFC
13 Заземление
14 Провода входа переменного тока
15 Выключатель электропитания
16 Силовая плата
17 Контур возврата
18 Соединительные провода затвора
19 Плата процессора цифровой обработки
сигналов
20 Контрольная плата
