108
Powermax125 Руководство по сервисному обслуживанию 80807J
7 – Механизированная резка
Схема штыревых контактов интерфейса машины

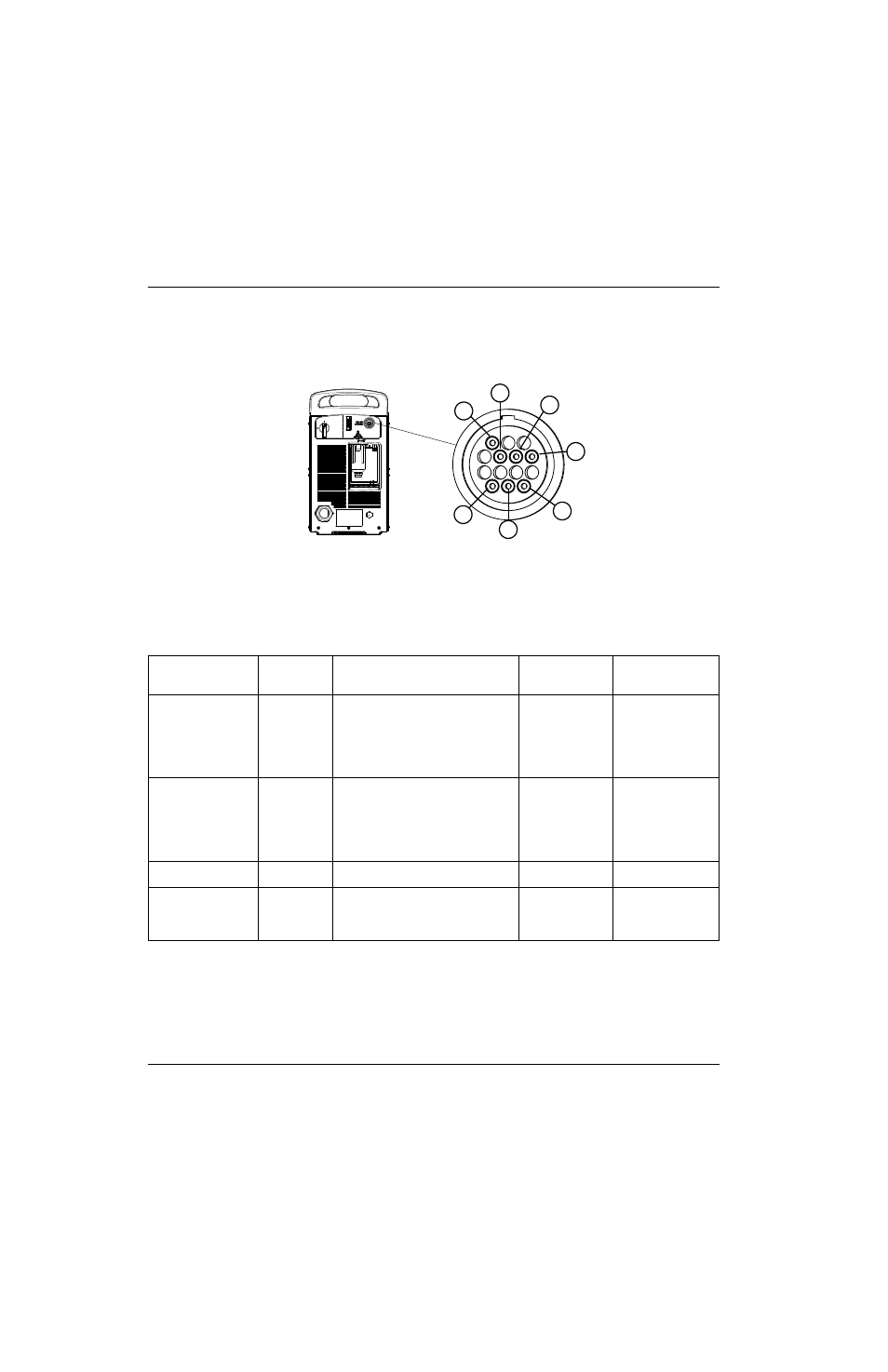

Рисунок 2 – Контактные гнезда
Подсоединение источника тока к контроллеру регулировки высоты резака или контроллеру ЧПУ с помощью
кабеля интерфейса машины описано в таблице Таблица 11.
Таблица 11 – Список сигналов кабеля интерфейса машины
Сигнал
Тип
Примечания
Контактные
гнезда
Внешние
провода кабеля
Запуск (зажигание
плазмы)
Вход
Нормально разомкнутый.
Напряжение холостого хода 18 В
пост. тока на клеммах START
(пуск). Требует активации
замыкания сухого контакта.
3, 4
Зеленый, черный
Перенос (начало
перемещения
машины)
Выход
Нормально разомкнутый.
Замыкание сухого контакта
при переносе дуги.
120 В перем. тока/1 A макс. на
интерфейсном реле машины.
12, 14
Красный, черный
Заземление
Заземление
13
Делитель
напряжения
Выход
Разделенный сигнал дуги 20:1,
21,1:1, 30:1, 40:1, 50:1
(обеспечивает максимум 16 В).
5 (–), 6 (+)
Черный (–),
белый (+)
3
4
5
6
12
13
14
