Powermax125 Руководство по сервисному обслуживанию 80807J
9 – Замена компонентов источника тока
5. Снимите газовый патрубок с задней панели.
6. Снимите 3 крепежных винта вокруг газового патрубка на задней панели.

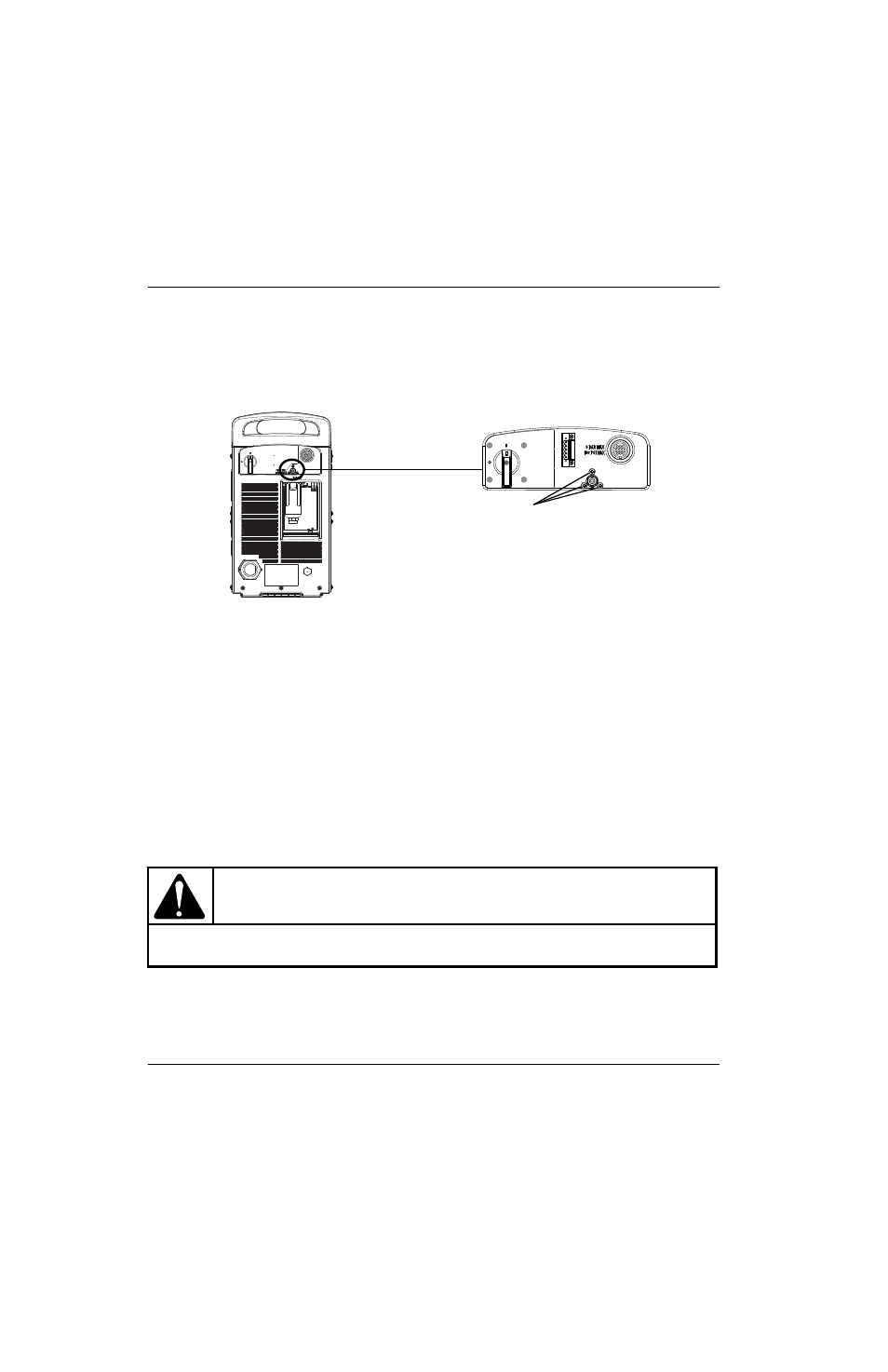

Рисунке 83
7. Извлеките узел газового фильтра из источника тока.
Установка узла газового фильтра
1. С узла газового фильтра снимите корпус фильтра, стопорную гайку и фильтровальный элемент.
(См.
2. Поместите новый узел газового фильтра в источник тока.
3. Вкрутите 3 крепежных винта на задней панели с усилием 23 кг-см.
4. Нанесите небольшое количество резьбового герметика на резьбу газового патрубка и вкрутите газовый
патрубок в скобу на задней панели.
Если обильно смазать резьбу, излишки резьбового герметика могут засорить канал
подачи газа.
5. Совместите край газовой трубки с нажимным фитингом и плавно придвигайте заднюю панель к источнику
тока на до тех пор, пока газовая трубка не сядет в нажимной фитинг.
ОСТОРОЖНО!
При подготовке соединений не допускается использование ленты из материала ПТФЭ. Для
смазки наружной резьбы используйте резьбовой герметик только в виде жидкости или пасты.
Крепежные винты
