Powermax125 Руководство по сервисному обслуживанию 80807J
9 – Замена компонентов источника тока

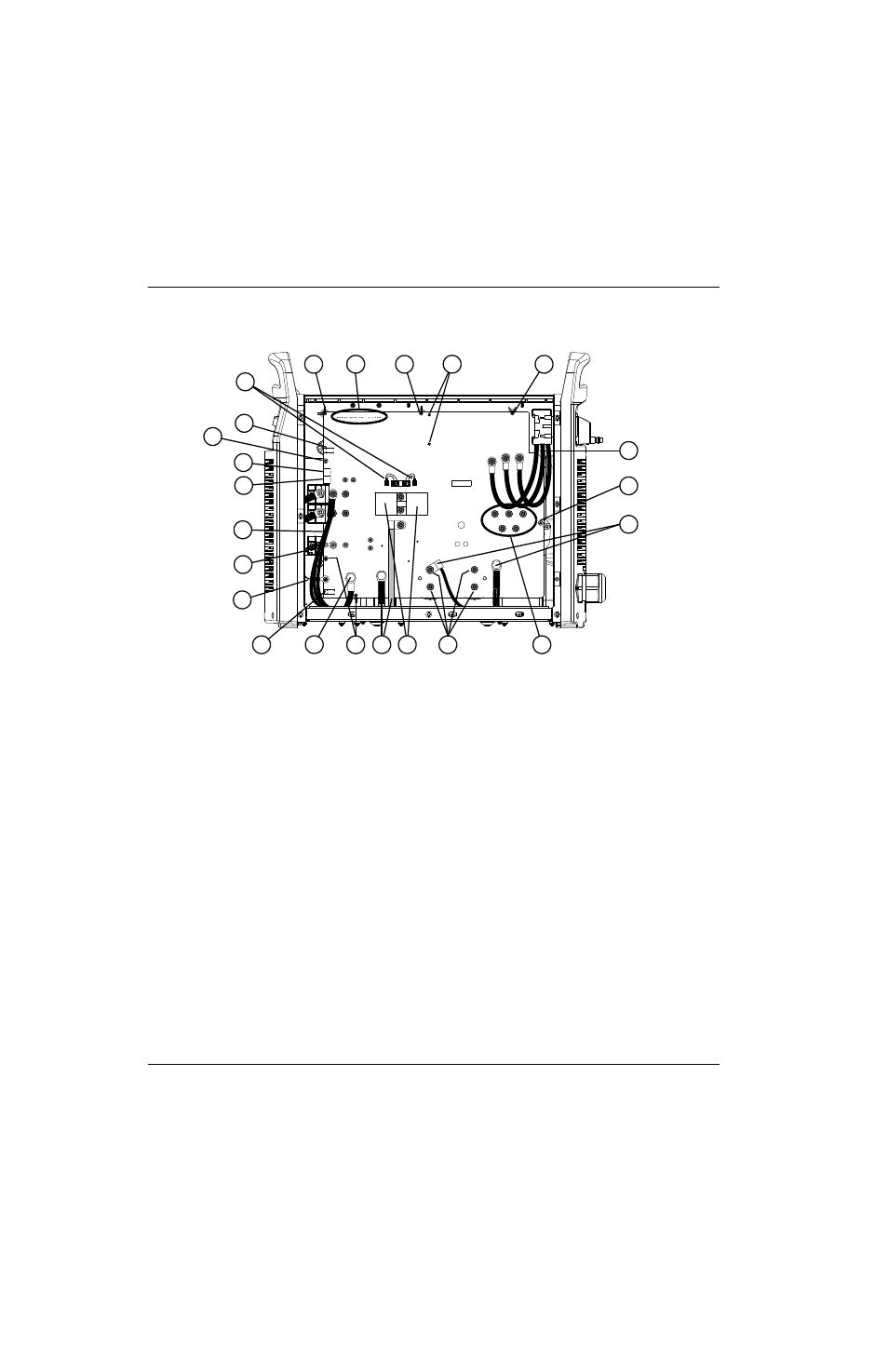

Рисунке 75 – Силовая плата 400 В CE / 380 В CCC
J6
J5
J3
J2
J1
RED
J18
ORG
J17
RED
J32
J11
B
R
J27
WORK
LEAD
J26
C152
C151
J25
+
_
+
_
J28
TP7
TP9
TP8
W
R
B
1
2
4
5
6
7
8
9
12
17
10
18
3
11
3
13
14
15
3
16
3
3
3
1 Соединительные провода затвора
2 J11
3 Крепежные винты платы (7)
4 J17
5 J18
6 Провода выходного индуктора
7 Провода сопла
8 Провод электрода
9 J32
10 Рабочий кабель
11 Провода трансформатора
12 Конденсаторы 4 μФ
13 Винты конденсатора (4)
14 Провода индуктора PFC
15 Винты входного диодного моста (5)
16 Провода входа переменного тока (3)
17 Крепежные винты трансформатора
18 J6, J5, J3, J2 и J1
