124
Powermax125 Руководство по сервисному обслуживанию 80807J
8 – Поиск и устранение неисправностей, проверка системы

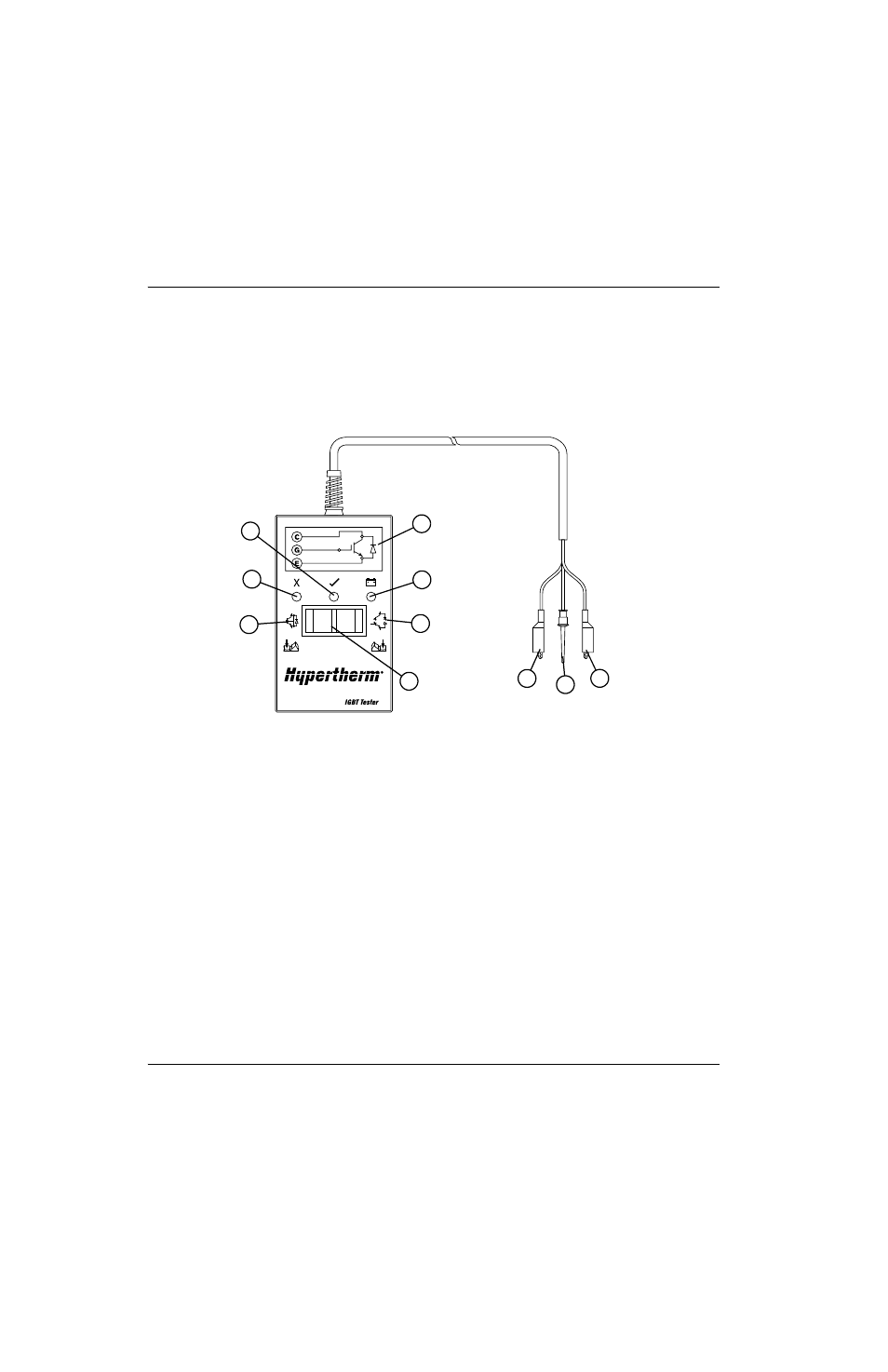

Тестер БТИЗ Hypertherm
Используйте тестер Hypertherm БТИЗ (128883), как показано в следующих разделах, или соберите тестер
БТИЗ самостоятельно на базе схемы, показанной на
Рисунке 10 на странице 129, и используйте его для
тестирования БТИЗ.
Рисунке 7
128884
1
2
3
4
5
6
7
8
9
10
1 Тест короткого замыкания на БТИЗ
2 Светодиод сбоя (красный)
3 Светодиод прохождения (зеленый)
4 Диаграмма цепи
5 Светодиод низкого заряда аккумулятора
(красный)
6 Тест разомкнутого БТИЗ
7 Тумблер
8 Коллектор (красный)
9 Затвор (желтый)
10 Эмиттер (черный)
