9 – Замена компонентов источника тока
Отсоединение газовой трубки
При выполнении некоторых процедур замены требуется отсоединить газовую трубку, чтобы иметь возможность
отклонить заднюю панель в сторону от источника тока.
1. Выполните указанные ниже процедуры.
а. См. Отключение электропитания и отсоединение источника газа на странице 178.
б. См. Снятие крышки с источника тока на странице 184.
в. См. Снятие защитного барьера компонентов на странице 185.
г. См. Снятие скобы концевой панели на странице 186.
2. Со стороны вентилятора источника тока нажмите зажимную втулку на краю шланга у задней панели.
(См.
Рисунке 60 на странице 202). Плавно отведите верхнюю часть задней панели от источника тока
на расстояние, необходимое для того, чтобы вынуть газовую трубку из нажимного фитинга.
Рисунке 59
ОСТОРОЖНО!
Не допускайте попадания пыли или других загрязнителей в газовую трубку, когда она
отсоединена. Эти загрязнители могут попасть в электромагнитный клапан, а это может
отрицательно сказаться на давлении воздуха в системе.
1
2
3
4

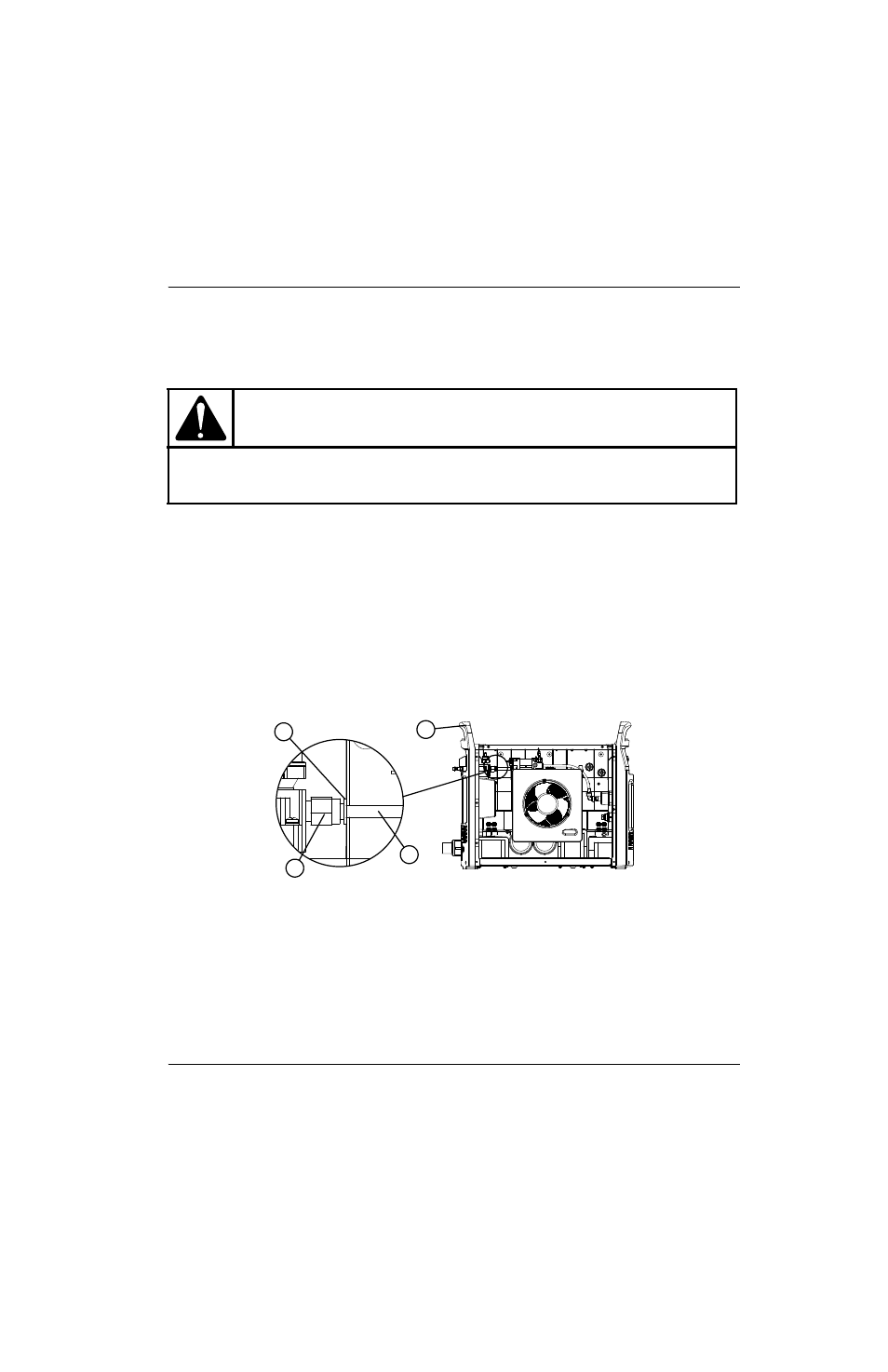

1 Пластмассовое кольцо
2 Нажимной фитинг
3 Газовая трубка
4 Задняя панель
