10 – Замена компонентов резака
Замена корпуса блока быстрого отключения
1. Отключите (OFF) (O) питание, отсоедините источник газа и резак.
2. Выкрутите винты из нижней части корпуса. (См. Рисунке 148 на странице 307).
3. Снимите 2 половины корпуса.
4. Снимите защелку. Для этого придавите плоской отверткой выступ защелки и потяните защелку вниз по
направлению к проводу резака.
5. Вытяните пружину из корпуса блока быстрого отключения резака.

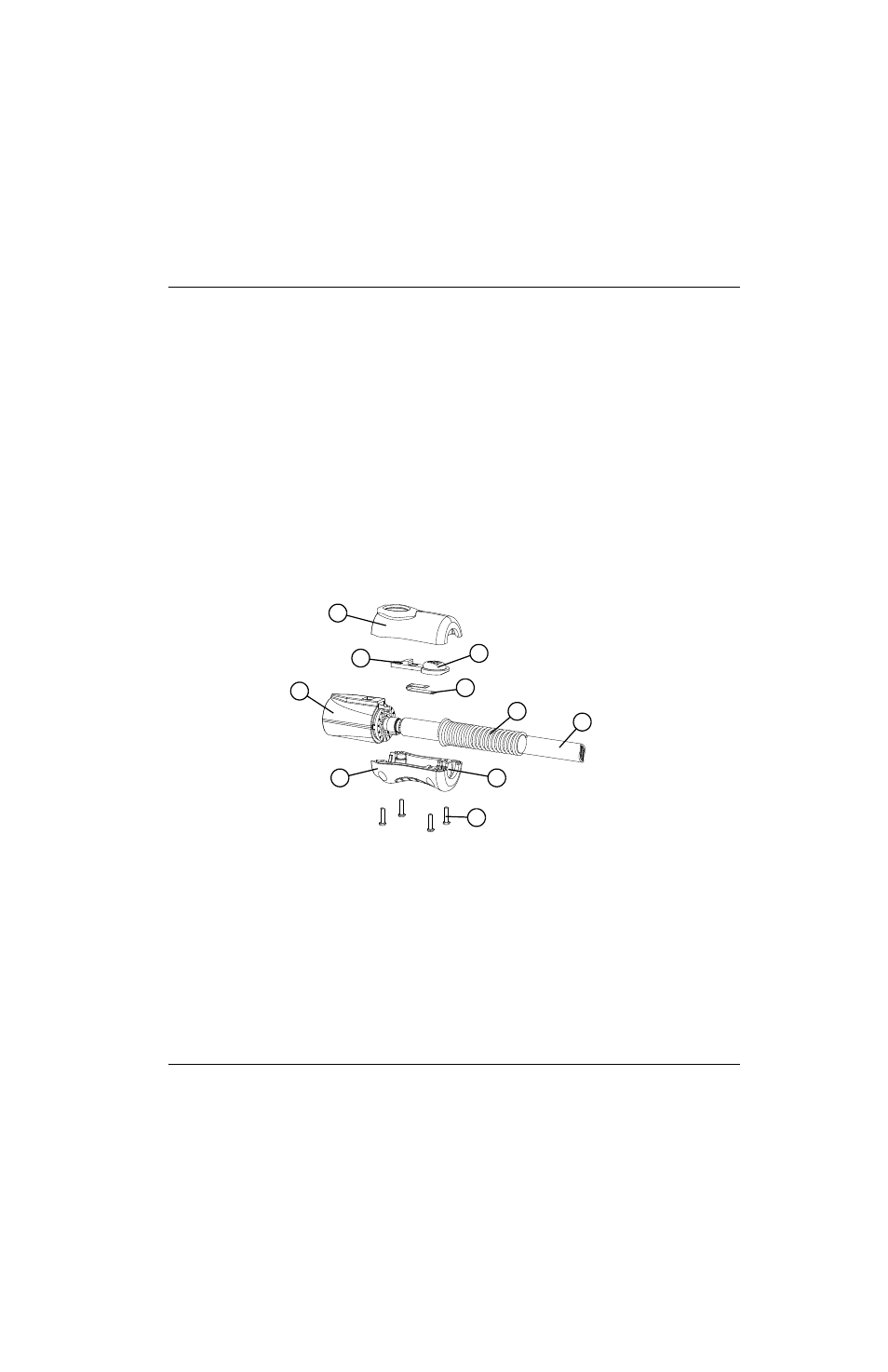

Рисунке 148
Комплект
Описание
1
2
3
4
5
6
7
8
9
10
1 Верхняя половина оболочка
2 Выступ защелки
3 Корпус блока быстрого отключения
4 Нижняя половина оболочки
5 Винты (4)
6 Гнездо кабельного зажима
7 Провод резака
8 Кабельный зажим
9 Пружина
10 Защелка
