Powermax125 Руководство по сервисному обслуживанию 80807J 129
8 – Поиск и устранение неисправностей, проверка системы

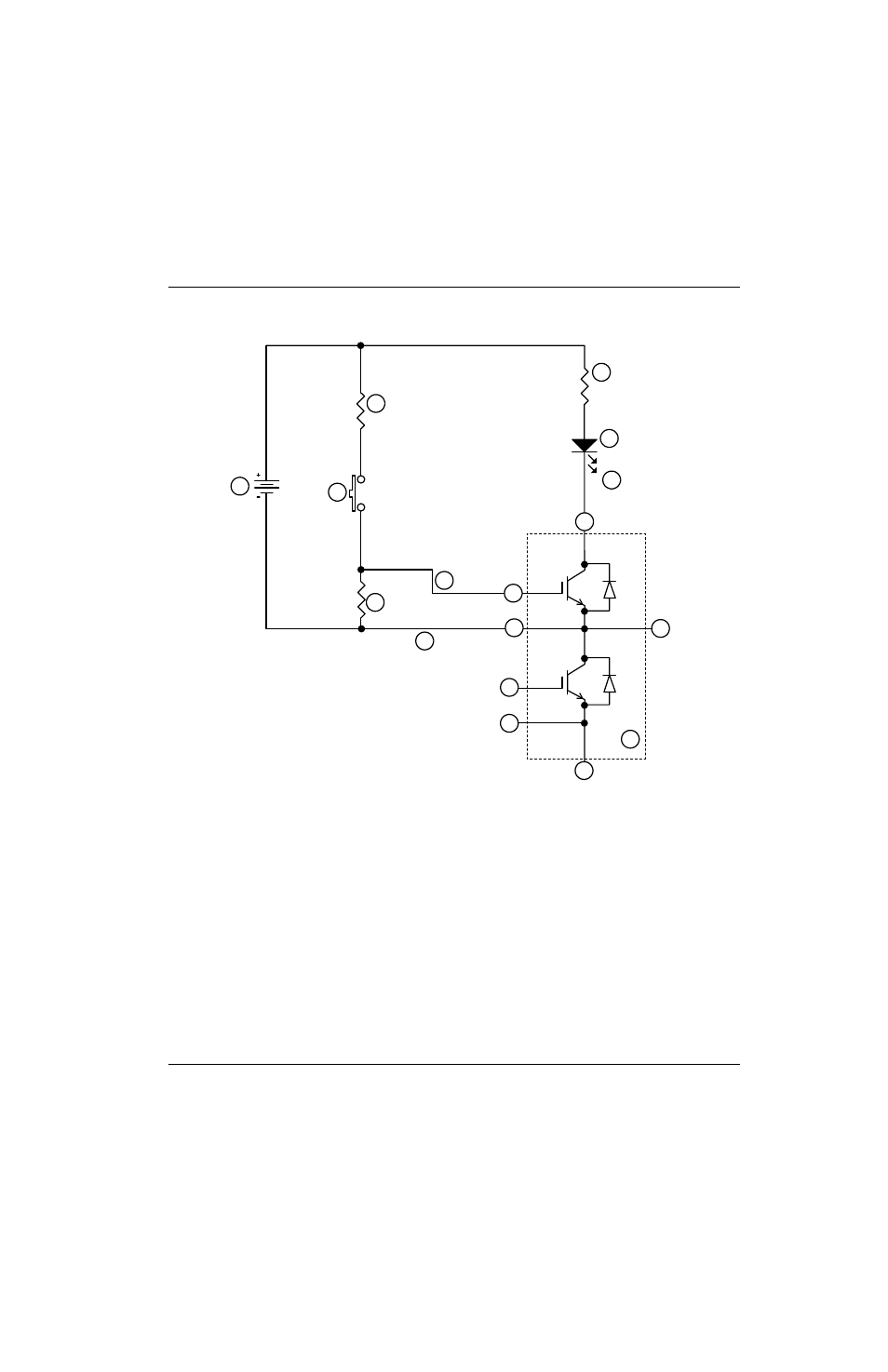

Рисунке 10 – Схема создания тестера БТИЗ
3
4
5
6
7
8
9
11
12
13
14
15
16
2
10
17
1
1 Модуль БТИЗ, подлежащий тестированию
(внутри пунктирной линии)
2 Коллектор («C1» или «3»)
3 Эмиттер («E2» или «2»)
4 Коллектор, эмиттер («C2E1» или «1»)
5 Затвор («G1» или «4»)
6 Эмиттер («E1» или «5»)
7 Эмиттер («E2» или «2»)
8 Затвор («G2» или «6»)
9 Красный мини-зажим для тестирования
10 Красная светодиодная лампа D1 (109092)
11 R3 2.0K (009036)
12 R4 2.0K (009036)
13 Батарейка 9 В постоянного тока
14 Кнопка, нормально разомкнутая
15 R1 3.01M (009464)
16 Черный мини-зажим для тестирования
17 Желтый мини-зажим для тестирования
