246
Powermax125 Руководство по сервисному обслуживанию 80807J
9 – Замена компонентов источника тока
Замена разъема блока быстрого отключения резака
Снятие разъема блока быстрого отключения резака
1. Выполните указанные ниже процедуры.
а. См. Отключение электропитания и отсоединение источника газа на странице 178.
б. См. Снятие крышки с источника тока на странице 184.
в. См. Снятие защитного барьера компонентов на странице 185.
г. См. Снятие скобы концевой панели на странице 186.
д. См. Снятие кожуха вентилятора на странице 230.
2. Вытяните кабельный разъем из гнезда J17 силовой платы.
3. Отсоедините провода электрода, выкрутив винт, которым кольцевая клемма закреплена на силовой плате.

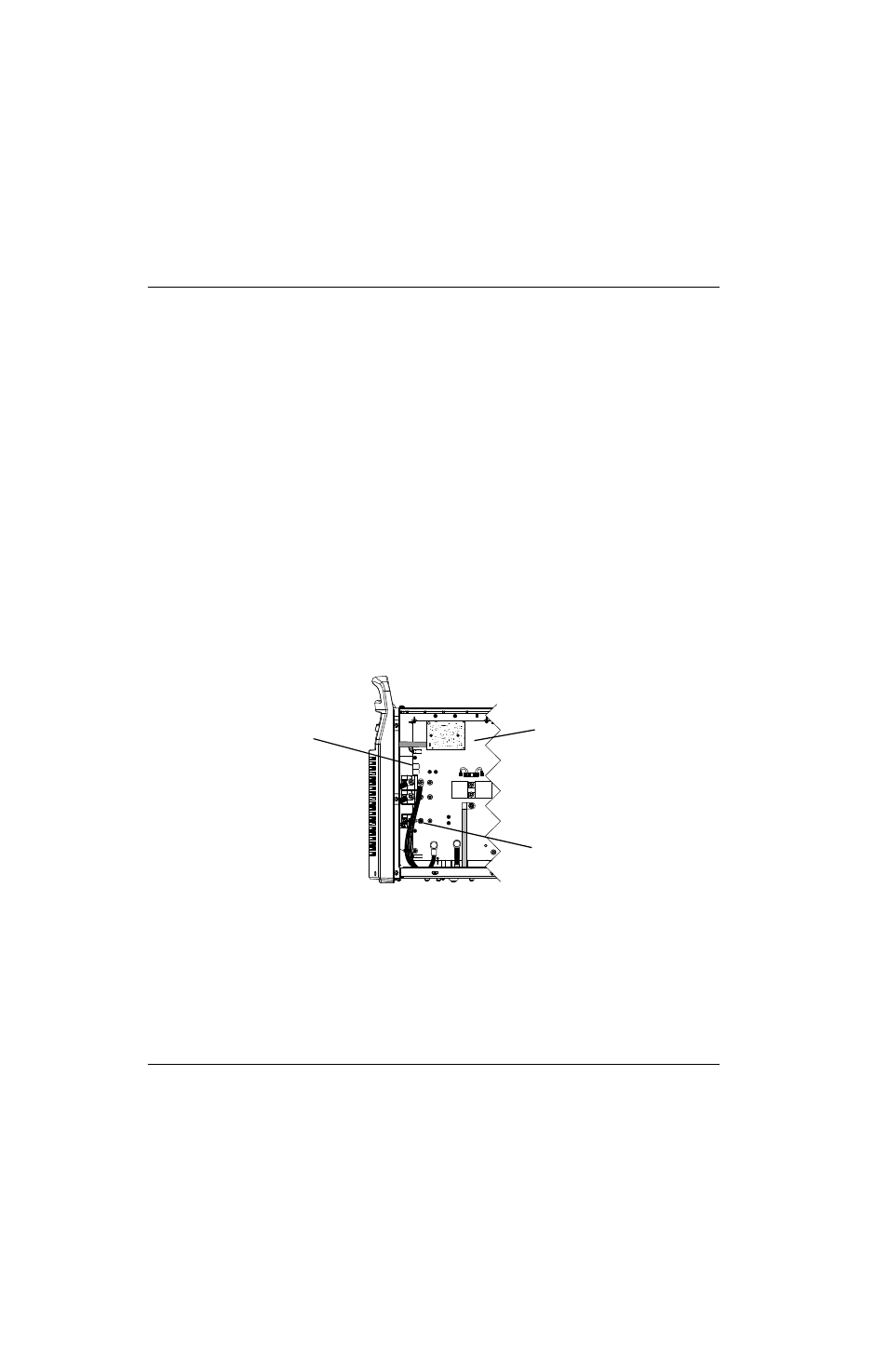

Рисунке 89
4. Со стороны вентилятора вытяните кабель интерфейса резака через центральную изоляционную втулку.
См.
5. Со стороны вентилятора вытяните кабели сопла через защитный чехол, который проходит через
центральную панель.
6. Отсоедините прямоугольный нажимной фитинг, нажав пластмассовое кольцо (ближайшее к латунной гайке)
и вынув фитинг из гайки.
№ комплекта
Описание
Комплект: сменный разъем блока быстрого отключения Powermax125 (со стороны
источника тока)
J22
J27
WORK
LEAD
J26
_
RED
J18
ORG
J17
J32
J11
B
R
J28
RED
J17
Винты провода сопла
Силовая плата
