294 Powermax125 Руководство по сервисному обслуживанию 80807J
10 – Замена компонентов резака
Замена пускового переключателя
1. Отключите (OFF) (O) питание, отсоедините источник газа и резак.
2. Снимите расходные детали с резака.
3. Положите резак на ровную поверхность левой стороной рукоятки вверх.
4. Выкрутите винты из левой части рукоятки.
5. Стараясь не допустить «выстрела» пружины из рукоятки, снимите левую сторону рукоятки с резака.

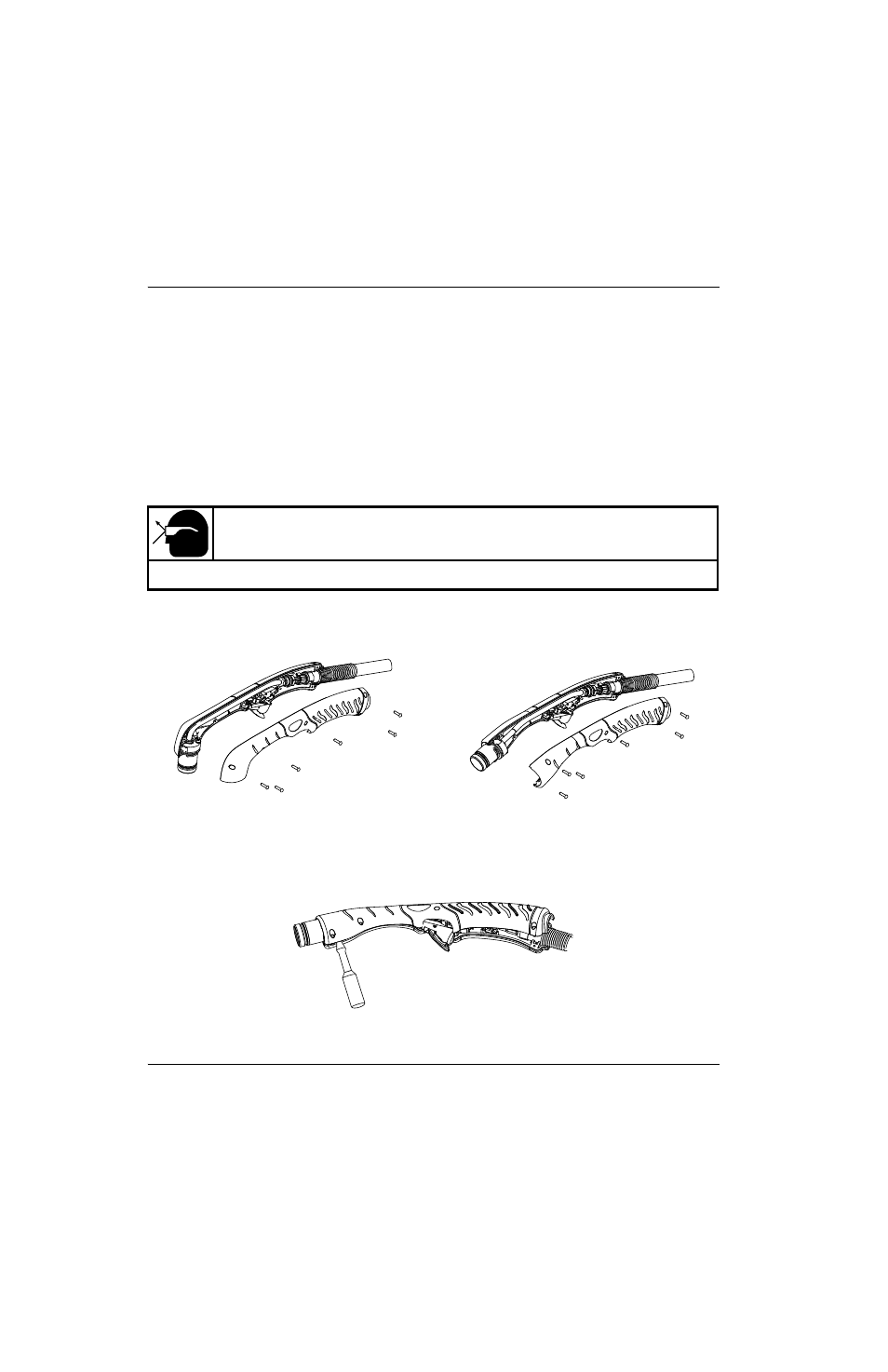

Рисунке 134
 Для ручного резака 15° осторожно поднимите правый край рукоятки. С левого края
вставьте плоскую отвертку между двумя частями рукоятки. Слегка подденьте
рукоятку отверткой.
Рисунке 135
6. Удерживая пружину на месте, выньте выключатель с пружиной из рукоятки. Отложите их в сторону.
Комплект Описание
428162 Комплект: сменный пусковой переключатель Duramax Hyamp
ОСТОРОЖНО!
Необходимо защитить глаза, поскольку из рукоятки может выскочить пружина выключателя.
