Powermax125 Руководство по сервисному обслуживанию 80807J
9 – Замена компонентов источника тока
Установка задней панели
1. Совместите крепежные отверстия в задней панели с соответствующими отверстиями переключателя
источника тока.
2. Закрепите выключатель источника тока на задней панели, вкрутив 4 крепежных винта с усилием затяжки
17,3 кг-см.
3. Если установлен разъем RS-485, отогните и открепите новую накладку по перфорированной линии.
4. Снимите покрытие с новой накладки и прикрепите его к задней панели, совместив отверстие в накладке
с соответствующим отверстием на задней панели.
5. Насадите ручку выключателя источника тока на штырь и вкрутите винт ручки с усилием 11,5 кг-см.
6. Если разъем RS-485 снят при выполнении действия 12 на странице 274, закрепите его на задней панели при
помощи 2 крепежных винтов с усилием затяжки 11,5 кг-см.

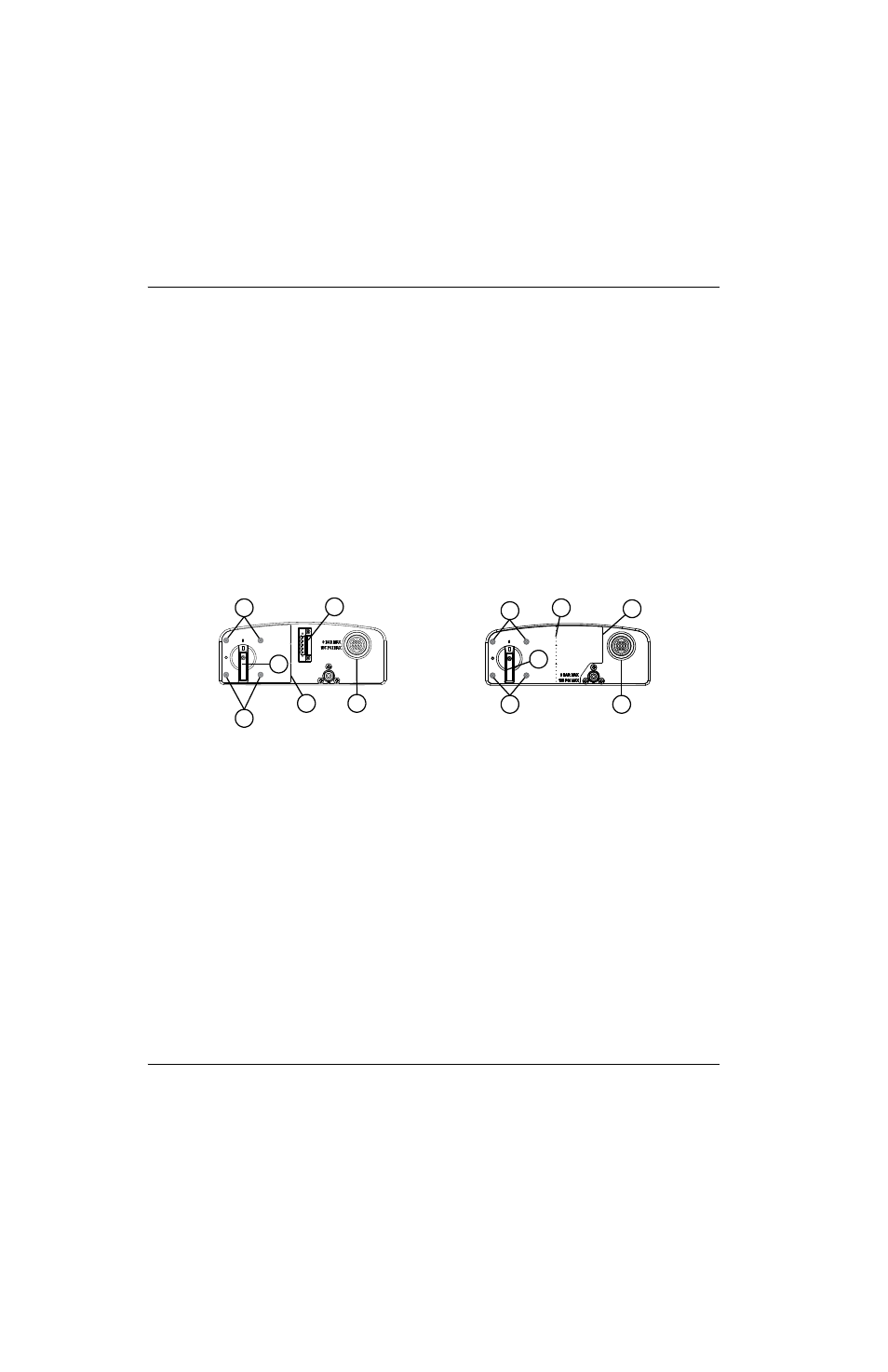

Рисунке 114 – Задняя панель с установленным разъемом RS-485 и без него
1
2
3
4
5
6
2
1
1
1
3
4
1 Винты выключателя источника тока (4)
(за накладкой)
2 Ручка выключателя источника тока
3 Правый край накладки
4 Разъем интерфейса ЧПУ
5 Перфорированная линия накладки
6 Дополнительный разъем RS-485
