Powermax125 Руководство по сервисному обслуживанию 80807J 73
6 – Настройка механизированного резака
Разборка механизированного резака
Резак может понадобиться разобрать, например, для его монтажа на столе для резки (см. раздел Установка
резака на странице 77). Разобрать механизированный резак также может понадобиться для изменения
конфигурации с полноразмерного на мини-резак (см. раздел
Изменение конфигурации с полноразмерного
механизированного резака на мини-резак на странице 75).
 При отключении и повторном подсоединении деталей резака сохраняйте ту же
ориентацию между головкой и проводом резака. Изменение положения головки
резака по отношению к проводу резака может привести к повреждениям проводов
резака.
1. Отсоедините провод резака от источника тока и произведите демонтаж расходных деталей резака.
2. Отвинтите гайку кабельного зажима от кабельного зажима и отведите гайку назад вдоль провода резака.
3. При разборке полноразмерного механизированного резака отвинтите кабельный зажим от муфты
позиционирования. При разборке механизированного мини-резака отвинтите кабельный зажим от адаптера.
Придвиньте кабельный зажим назад вдоль провода резака.

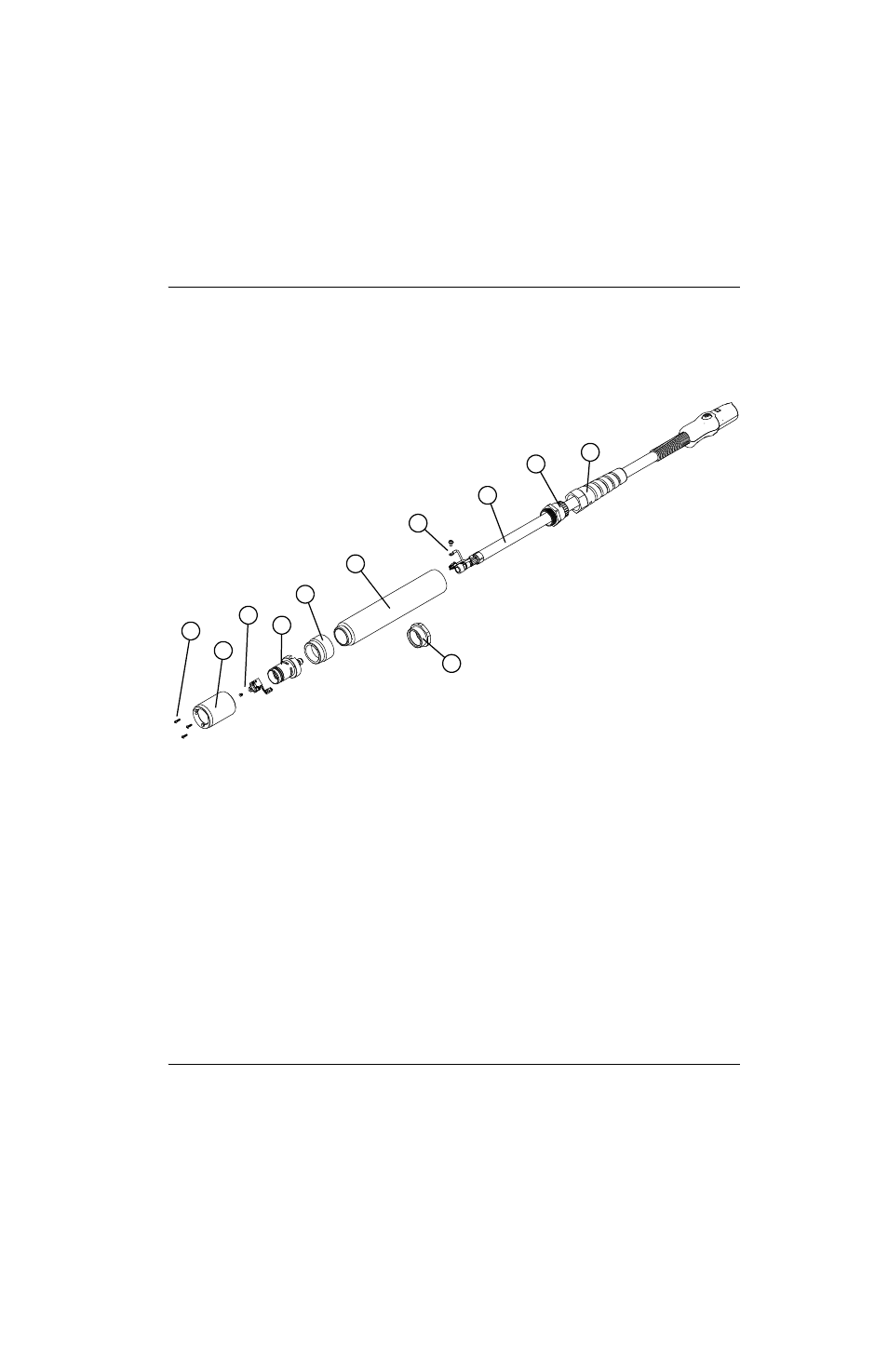

6
1
4
2
5
3
9
8
7
10
11
1 Винты соединительной муфты
2 Соединительная муфта
3 Переключатель и винт колпачкового датчика
4 Корпус резака
5 Соединитель
6 Муфта позиционирования (только для
полноразмерного механизированного резака)
7 Адаптер (только для механизированного
мини-резака)
8 Провод и винт вспомогательной дуги
9 Провод резака
10 Кабельный зажим
11 Гайка кабельного зажима
