Powermax125 Руководство по сервисному обслуживанию 80807J
263
9 – Замена компонентов источника тока
Установка трансформатора
1. Поместите новый трансформатор в источник тока, тщательно прокладывая кабели трансформатора через
отверстие в нижней части центральной панели.
2. Вставьте выступы на передней стороне трансформатора в гнезда на основании источника тока.
3. Вкрутите 2 крепежных винта в основании трансформатора с усилием 69,1 кг-см.
4. Совместите 2 отверстия в нижней части вентилятора с соответствующими отверстиями в центральной
панели. Затяните 2 крепежных винта вентилятора в комплекте с усилием 23 кг-см.
5. Со стороны силовой платы установите 2 ферритовых сердечника на длинные провода трансформатора.
6. Закрепите длинные провода трансформатора на выходном диодном мосте, вкрутив винты с усилием
40,3 кг-см.
7. Закрепите короткие провода трансформатора на силовой плате при помощи винта и болта, выкрученных на
действия 3 на странице 259. Вкрутите винт с усилием 40,3 кг-см и болт в точке J26 — с усилием 63,4 кг-см.

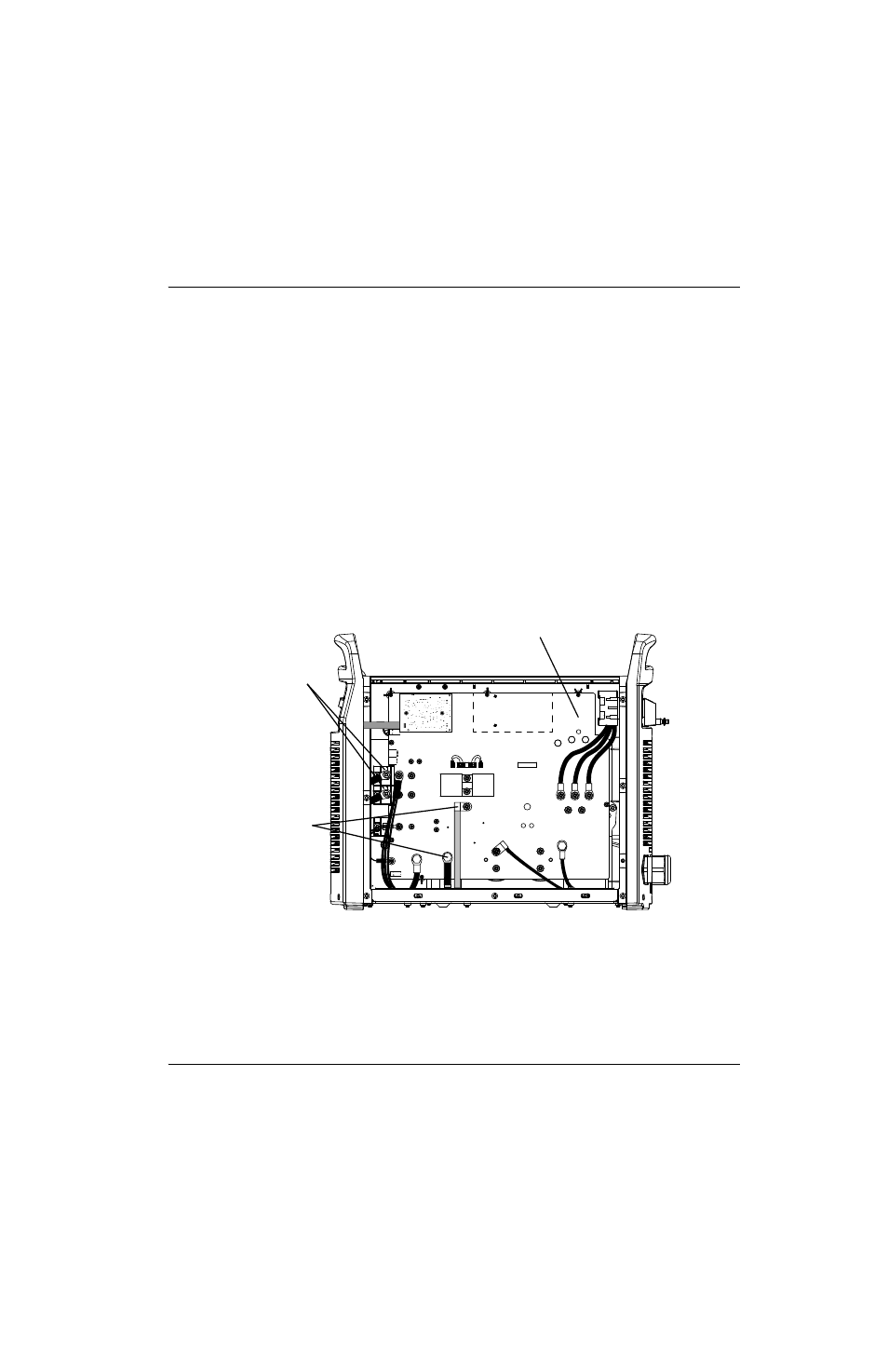

Рисунке 103
8. Выполните указанные ниже процедуры.
а. См. Установка кожуха вентилятора на странице 230.
б. См. Установка защитного барьера компонентов на странице 185.
в. См. Установка крышки источника тока на странице 184.
г. Включите электропитание и подсоедините источник газа.
J22
J21
J20
J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
RED
J32
J11
B
R
J28
C152
C151
TP7
TP9
TP8
W
R
B
Длинные провода
трансформатора
Короткие провода
трансформатора
Силовая плата
