Powermax125 Руководство по сервисному обслуживанию 80807J
199
9 – Замена компонентов источника тока

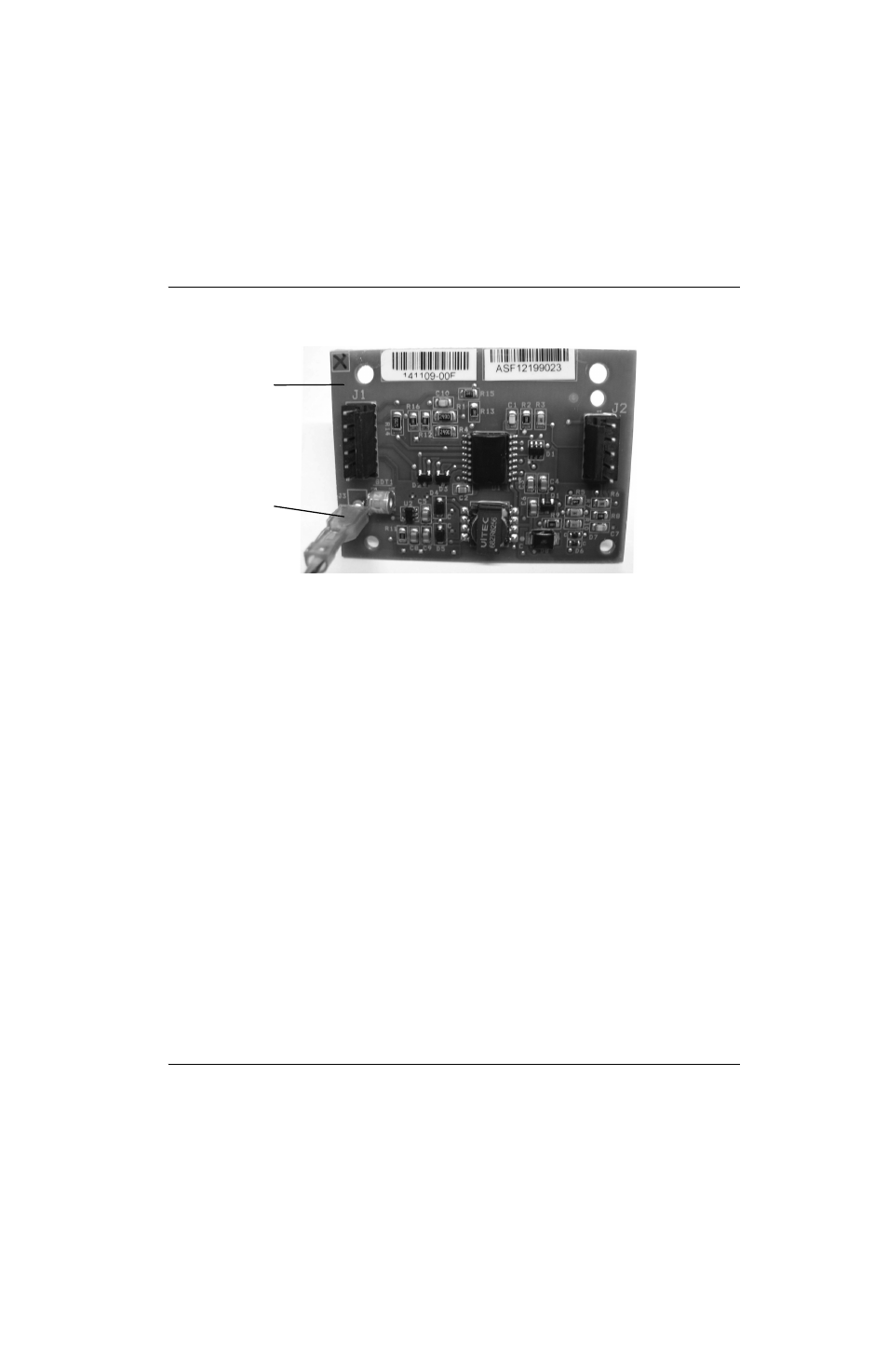

Рисунке 57
13. Вставьте разъем длинного кабеля RS-485 в разъем J1 на плате RS-485.
14. На коротком кабеле RS-485 вставьте разъем с небольшим белым пылезащитным колпачком в разъем J7
платы процессора цифровой обработки сигналов.
15. Вставьте другой разъем в разъем J2 на плате RS-485.
Плата RS-485
Разъем провода
заземления
