9 – Замена компонентов источника тока
Замена вентилятора
1. Выполните указанные ниже процедуры.
а. См. Отключение электропитания и отсоединение источника газа на странице 178.
б. См. Снятие крышки с источника тока на странице 184.
в. См. Снятие скобы концевой панели на странице 186.
г. См. Снятие кожуха вентилятора на странице 230.

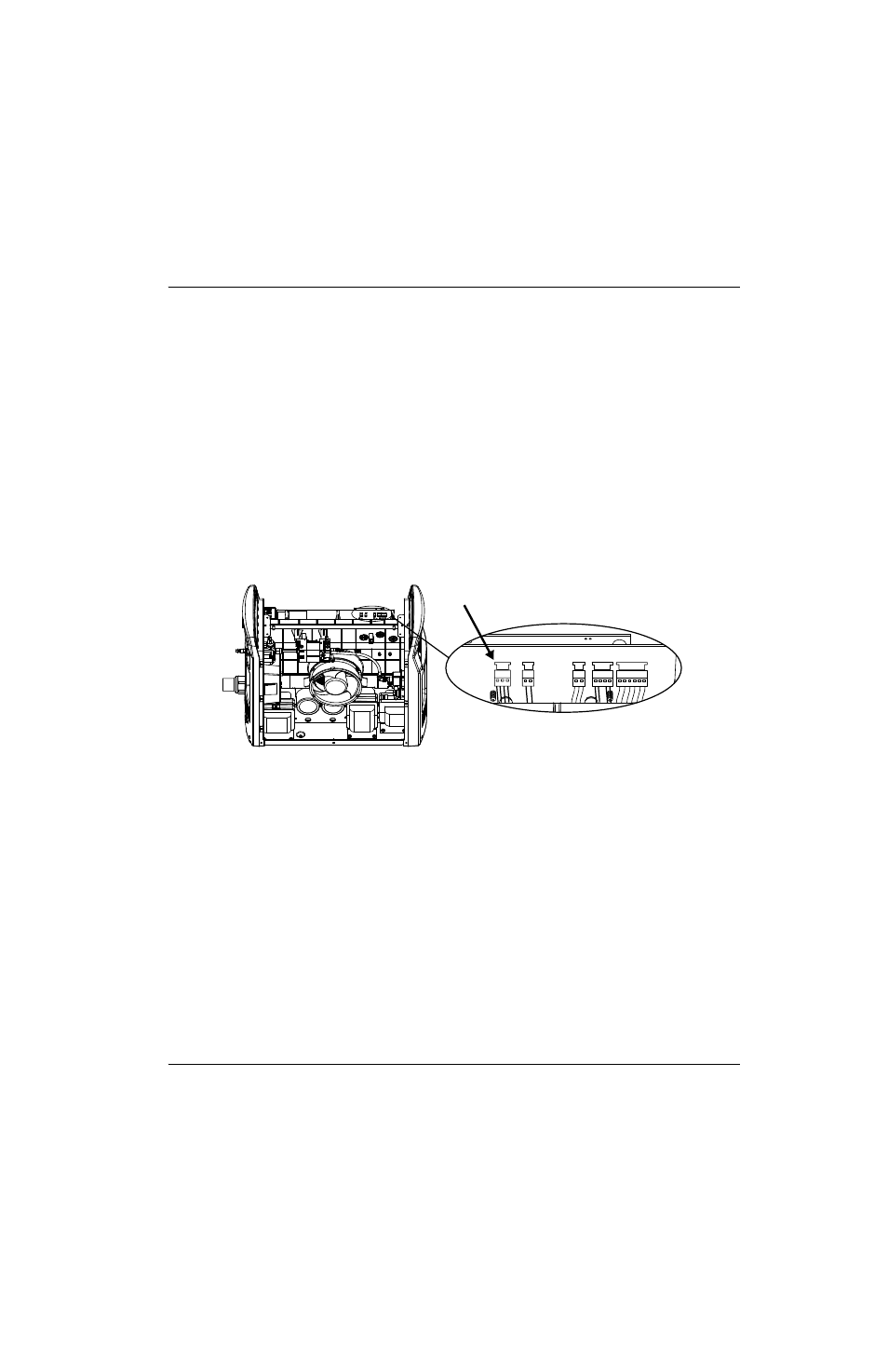

2. Отсоедините разъем J1 от тыльной стороны силовой платы.
Рисунке 78
3. Извлеките провод вентилятора с разъемом через левую изоляционную втулку со стороны вентилятора
4. Выкрутите 3 крепежных винта, которые расположены за фланцем вентилятора.
5. Извлеките вентилятор из источника тока.
6. Расположите новый вентилятор таким образом, чтобы провода протягивались с верхней правой стороны
Рисунке 79). Вкрутите 3 крепежных винта в комплекте с усилием 23 кг-см.
7. Проведите провод вентилятора через левую изоляционную втулку.
8. Вставьте кабельный разъем вентилятора в разъем J1 на силовой плате.
№ комплекта
Описание
Комплект: узел вентилятора Powermax105/125
J1
J2
J3
J5
J6
J1
J2
J3
J5
J6
