218 Powermax125 Руководство по сервисному обслуживанию 80807J
9 – Замена компонентов источника тока
6. Выполните указанные ниже процедуры.
а. См. Установка защитного барьера компонентов на странице 185.
б. См. Установка крышки источника тока на странице 184.
в. Включите электропитание и подсоедините источник газа.
Замена силовой платы
Снятие силовой платы
Следуйте инструкциям, указанным ниже, используя для этой цели соответствующий рисунок:
 Рисунке 74 – Силовая плата 480 В / 600 В CSA на странице 221
 Рисунке 75 – Силовая плата 400 В CE / 380 В CCC на странице 222
1. Выполните указанные ниже процедуры.
а. См. Отключение электропитания и отсоединение источника газа на странице 178.
б. См. Снятие крышки с источника тока на странице 184.
в. См. Снятие защитного барьера компонентов на странице 185.
г. См. Снятие платы процессора цифровой обработки сигналов. на странице 216.
2. Отсоедините 5 кабельных разъемов в точках J1, J2, J3, J5 и J6 на стороне компонентов силовой платы.

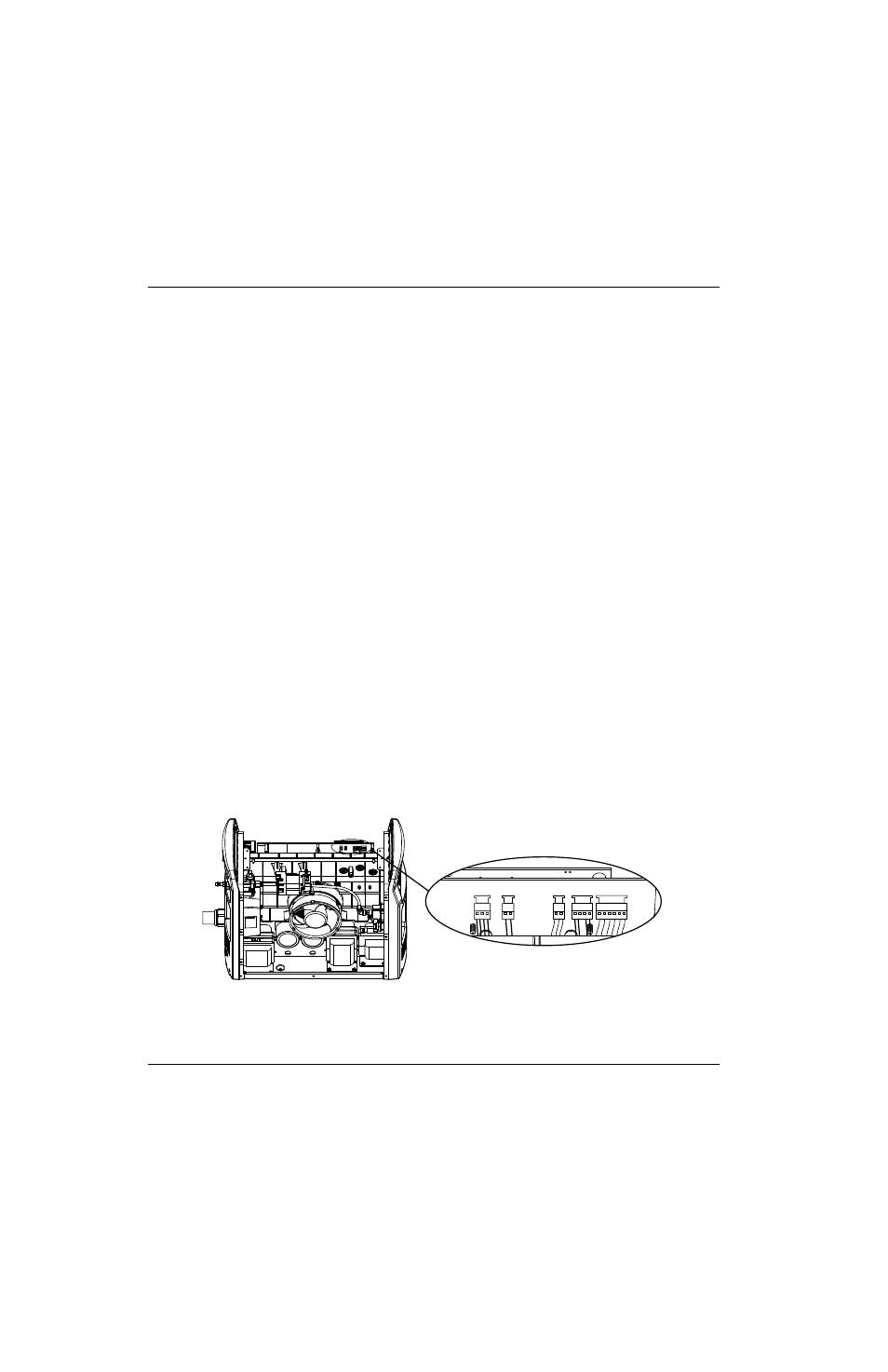

Рисунке 73
№ комплекта Описание
428123 Комплект: силовая плата Powermax125 480 В CSA (141204)
428124 Комплект: силовая плата Powermax125 600 В CSA (141290)
428122 Комплект: силовая плата Powermax125 400 В CE/380 В CCC (141207)
J1 J2 J3 J5 J6
J1 J2 J3 J5 J6
