Рисунке 6 – Инструкция по эксплуатации Hypertherm Powermax125 Rev.1 Service manual
Страница 123
Powermax125 Руководство по сервисному обслуживанию 80807J
123
8 – Поиск и устранение неисправностей, проверка системы
3. Измерьте сопротивление между питающими проводами и заземлением, чтобы убедиться в том,
что измеренное значение соответствует разомкнутому контуру. Для всех источников тока
сопротивление между питающим проводом и заземлением должно составлять более 20 МΩ.
При отключении от сети электропитания и установке переключателя вкл/выкл
(ON/OFF) (S1) в положение выкл (O) (OFF) сопротивление всех схем должно
соответствовать разомкнутому контуру.
Приведенные значения электрических параметров имеют допуск ± 50 %.
Однако этот диапазон приводится только в справочных целях. В зависимости
от типа мультиметра и полярности, применяемой в ходе снятия показаний,
возможен широкий диапазон значений сопротивления.
4. Проверьте выходное сопротивление во всех точках, указанных в таблице.

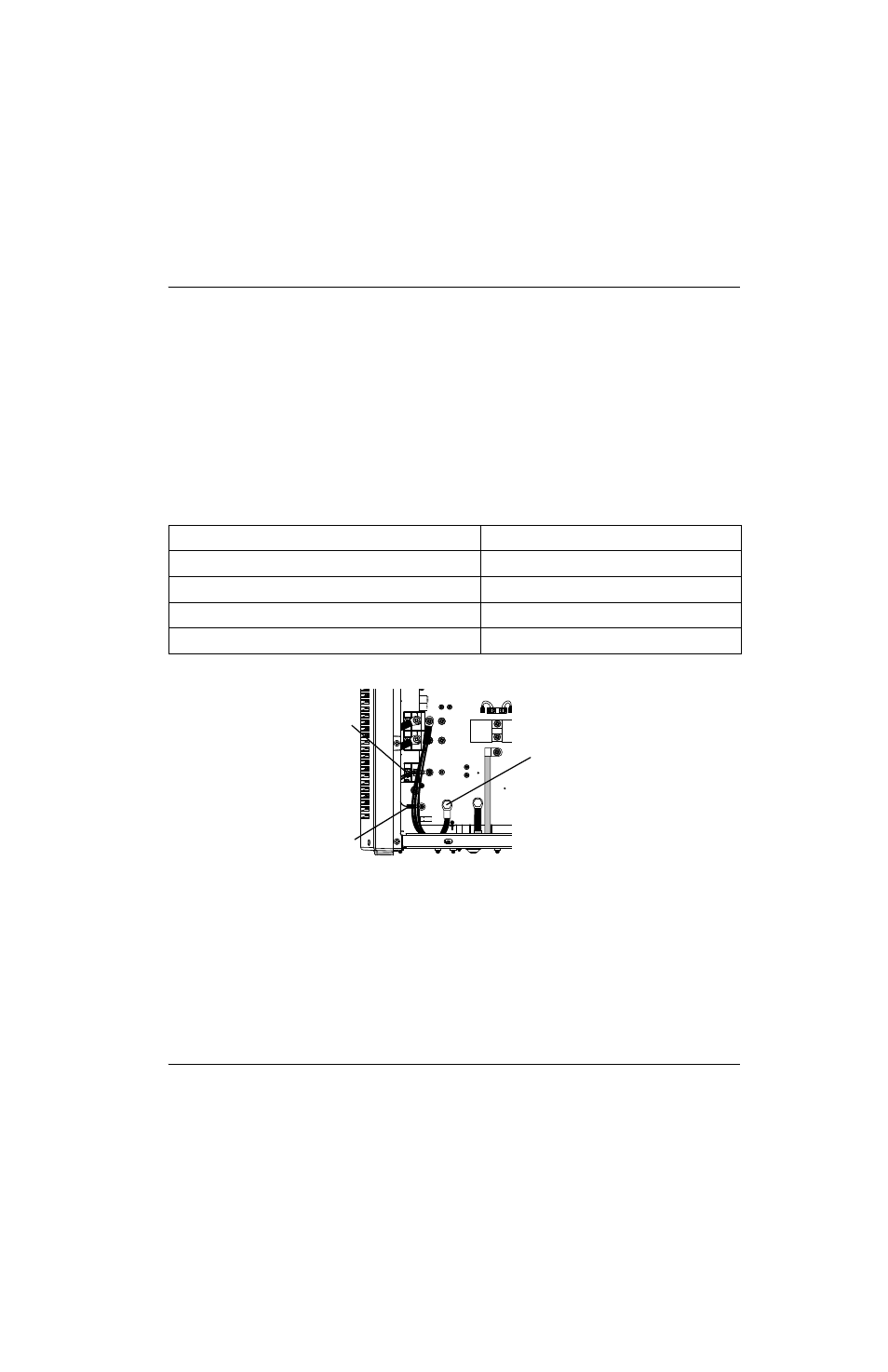

Рисунке 6
Если в ходе визуальной проверки и начальной проверки сопротивлений проблему не удалось обнаружить, однако
источник тока не работает надлежащим образом, обратитесь к разделу
Руководство по поиску и устранению
неисправностей на странице 153.
В разделе
Руководство по поиску и устранению неисправностей на странице 153
приведены наиболее вероятные причины отказа и пути их устранения. Прежде чем
приступить к поиску и устранению неисправностей, изучите
диаграмма Powermax125 на странице 333 и Принцип работы на странице 117.
Перед приобретением дорогостоящих запасных деталей проконсультируйтесь со
специалистами из службы технической поддержки Hypertherm или ближайшего
центра по ремонту Hypertherm по поводу правильности определения проблемы.
Измерьте сопротивление между
Все модели со снятым резаком
Рабочим кабелем (J27) и соплом (черные провода)
230 кΩ
Рабочим кабелем (J27) и электродом (красный провод)
9 кΩ
Электродом (красный провод) и соплом (черные провода)
230 кΩ
Выходом и заземлением (не показано)
MΩ> 20 МΩ
J22
J21
J20
J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
RED
J32
J28
C152
C151
TP7
TP9
TP8
W
R
B
Черные провода (сопло)
Красный провод (J28)
Рабочий кабель (J27)
