Powermax125 Руководство по сервисному обслуживанию 80807J
269
9 – Замена компонентов источника тока
7. Снимите разъем быстрого отключения с передней панели, выкрутив 4 крепежных винта.
8. Выкрутите болт, которым рабочий кабель закреплен на гнездовом разъеме.
9. Выкрутите гайку и стопорную шайбу, которыми гнездовой разъем рабочего кабеля закреплен
на передней панели.
10. Вытяните гнездовой разъем рабочего кабеля через переднюю панель.

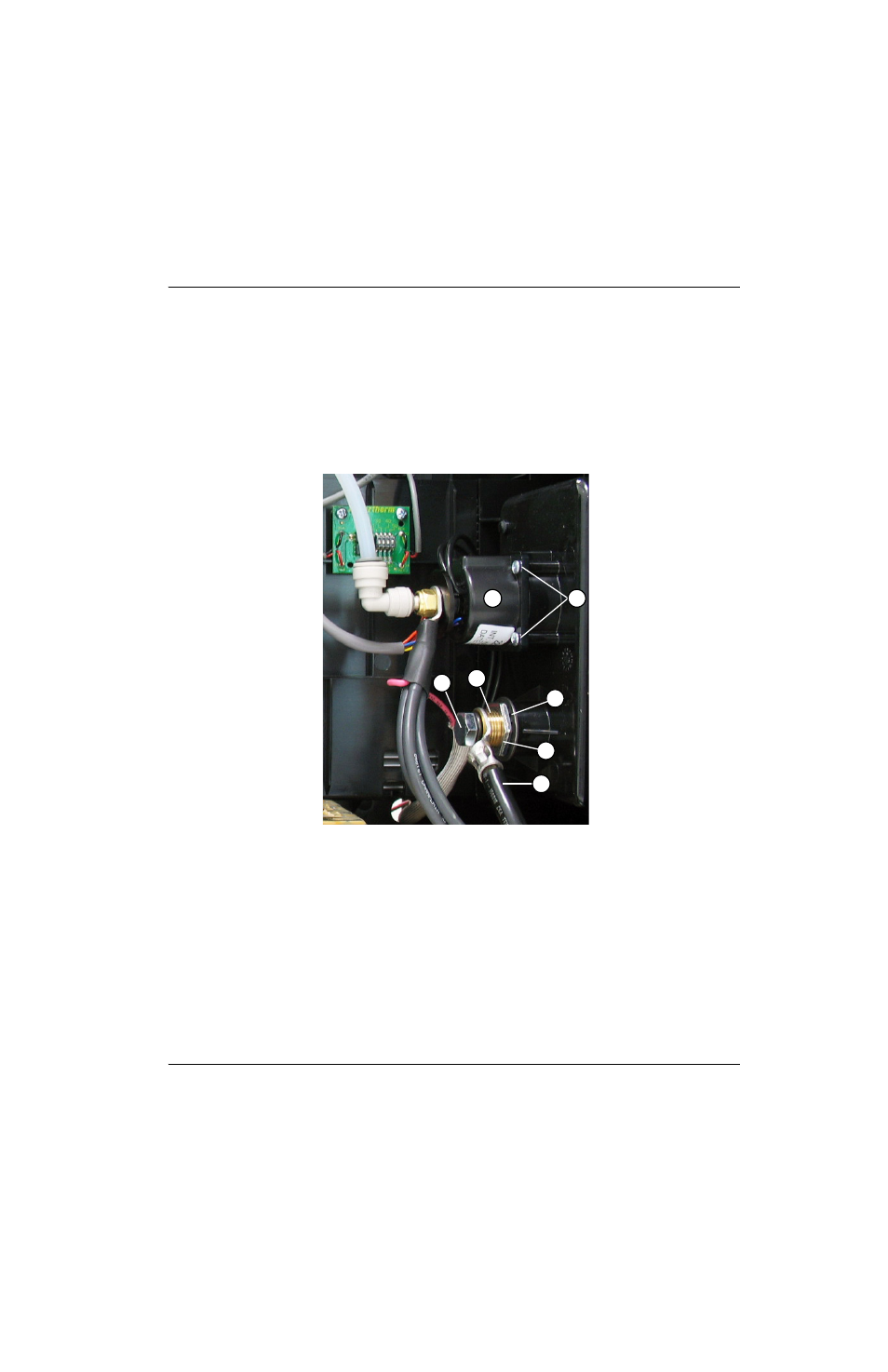

Рисунке 108
3
4
5
6
1
2
7
1 Гнездовой разъем рабочего кабеля
2 Болт
3 Рабочий провод
4 Гайка
5 Стопорная шайба
6 Разъем быстрого отключения
7 Крепежные винты (4)
