9 – Замена компонентов источника тока
Рисунке 117
19. Выполните указанные ниже процедуры.
а. См. Подсоединение газовой трубки на странице 202.
б. См. Установка скобы концевой панели на странице 187.
в. См. Установка защитного барьера компонентов на странице 185.
г. См. Установка крышки источника тока на странице 184.
д. Включите электропитание и подсоедините источник газа.
1
2 3
4

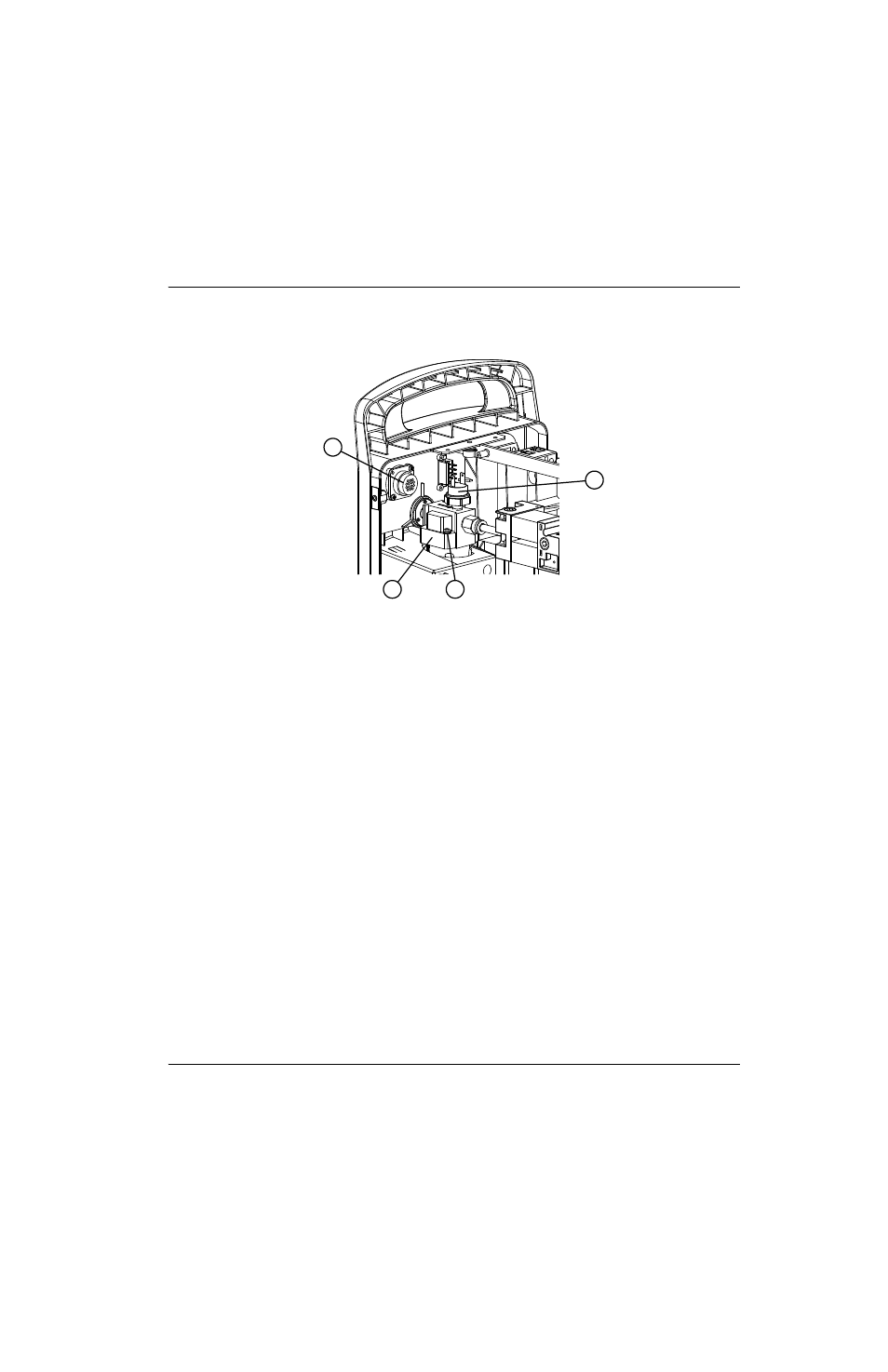

1 Разъем интерфейса ЧПУ
2 Узел газового фильтра 3 Винт провода заземления
4 Переключатель давления
