234 Powermax125 Руководство по сервисному обслуживанию 80807J
9 – Замена компонентов источника тока

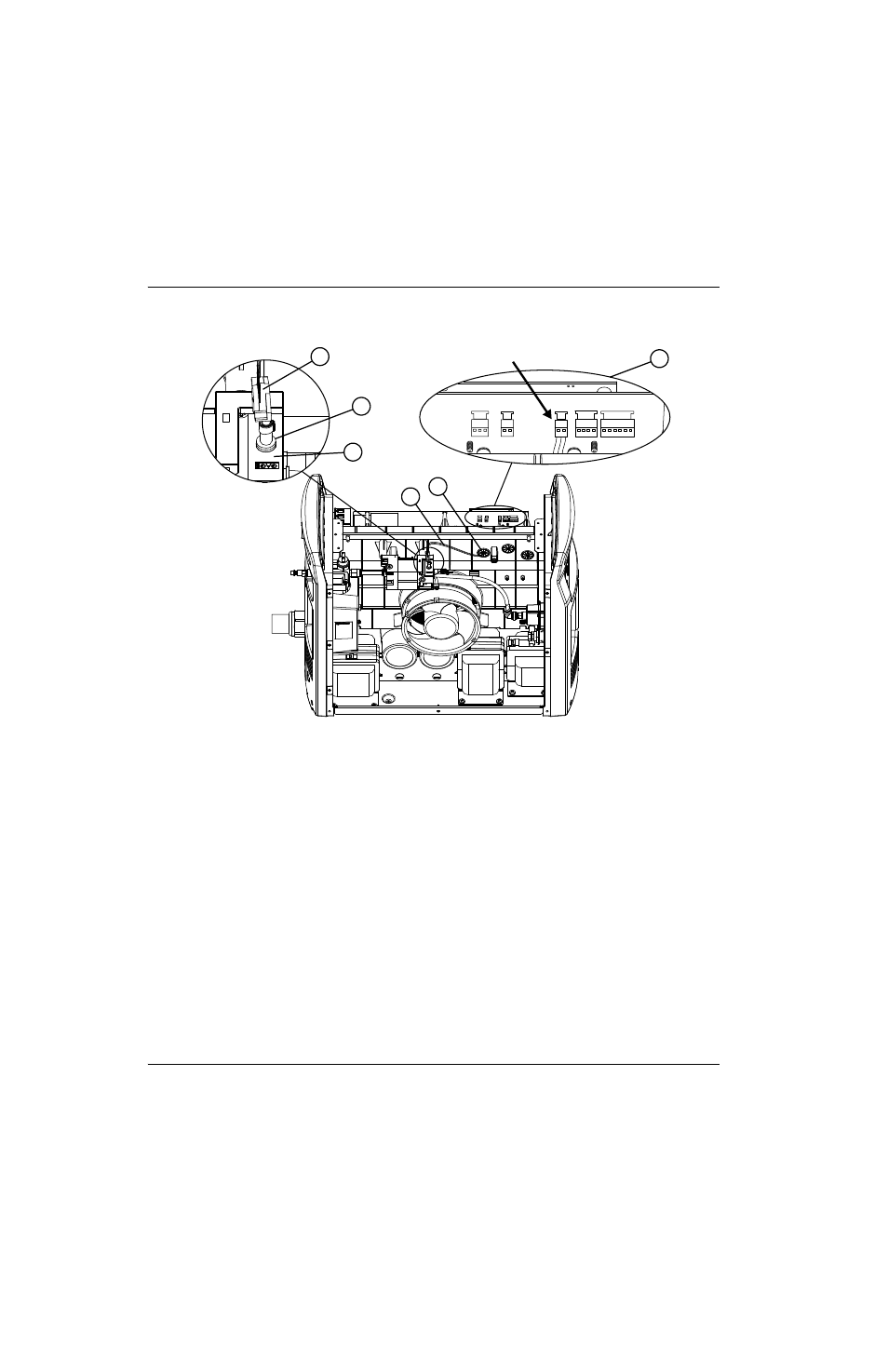

Рисунке 80
J1 J2 J3 J5 J6
J1 J2 J3 J5 J6
1
2
3
4
5
6
1 Преобразователь давления
2 Нажимное пластмассовое кольцо
3 Электромагнитный клапан 4 Провода преобразователя давления
5 Левая изоляционная втулка
6 Разъемы силовой платы
