10 – Замена компонентов резака
Установка рукоятки
1. Проверьте, чтобы контактный винт контрольного провода был вкручен с усилием 17,3 кг-см.
2. Положите правую часть рукоятки на ровную поверхность внутренней частью вверх.
 При замене рукояток отметка «H» должна быть на правой стороне рукоятки резака,
а отметка «Duramax» — на левой.
3. Установите переключатель колпачкового датчика в опорное отверстие и на опорные штыри.
(См. Рисунке 124 на странице 287).

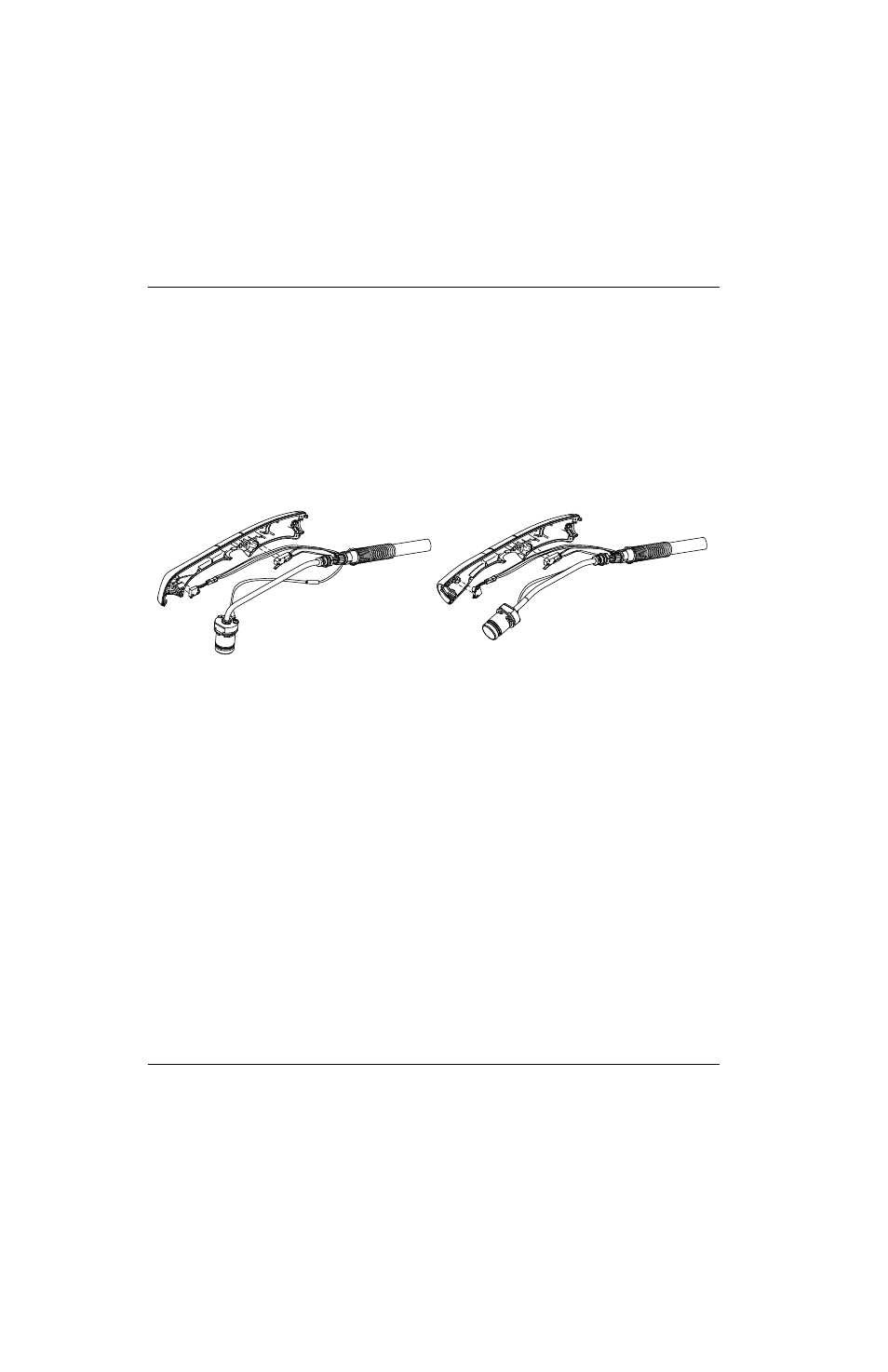

Рисунке 126
4. Проложите провода колпачкового датчика как показано на Рисунке 127. Расположите провода под гнездом
фланца патрубка газового шланга.
5. Установите пусковой переключатель на 2 опорных штыря и расположите провода под гнездом для фланца
патрубка газового шланга. (См. Рисунке 126 и Рисунке 127).
