Powermax125 Руководство по сервисному обслуживанию 80807J
301
10 – Замена компонентов резака
Замена соединительной муфты
Снятие соединительной муфты
Для многих операций по ремонту потребуется снимать соединительную муфту с механизированного резака.
В некоторых других процедурах, описанных в этом разделе, есть ссылка на эту процедуру.
1. Отключите (OFF) (O) питание, отсоедините источник газа и резак.
2. Снимите расходные детали.
3. Отвинтите гайку кабельного зажима от кабельного зажима и отведите ее назад по проводу резака.
4. Отвинтите кабельный зажим от муфты позиционирования (только в полноразмерных резаках) или адаптера
(только в мини-резаках) и отведите гайку назад по проводу резака. (См.
5. Отвинтите муфту позиционирования (только в полноразмерных резаках) или адаптер (только в мини-резаках)
от соединителя.
6. Отвинтите соединитель от соединительной муфты.
7. Отвинтите винты с лицевой стороны соединительной муфты и отложите их в сторону.
8. Снимите соединительную муфту с корпуса резака.

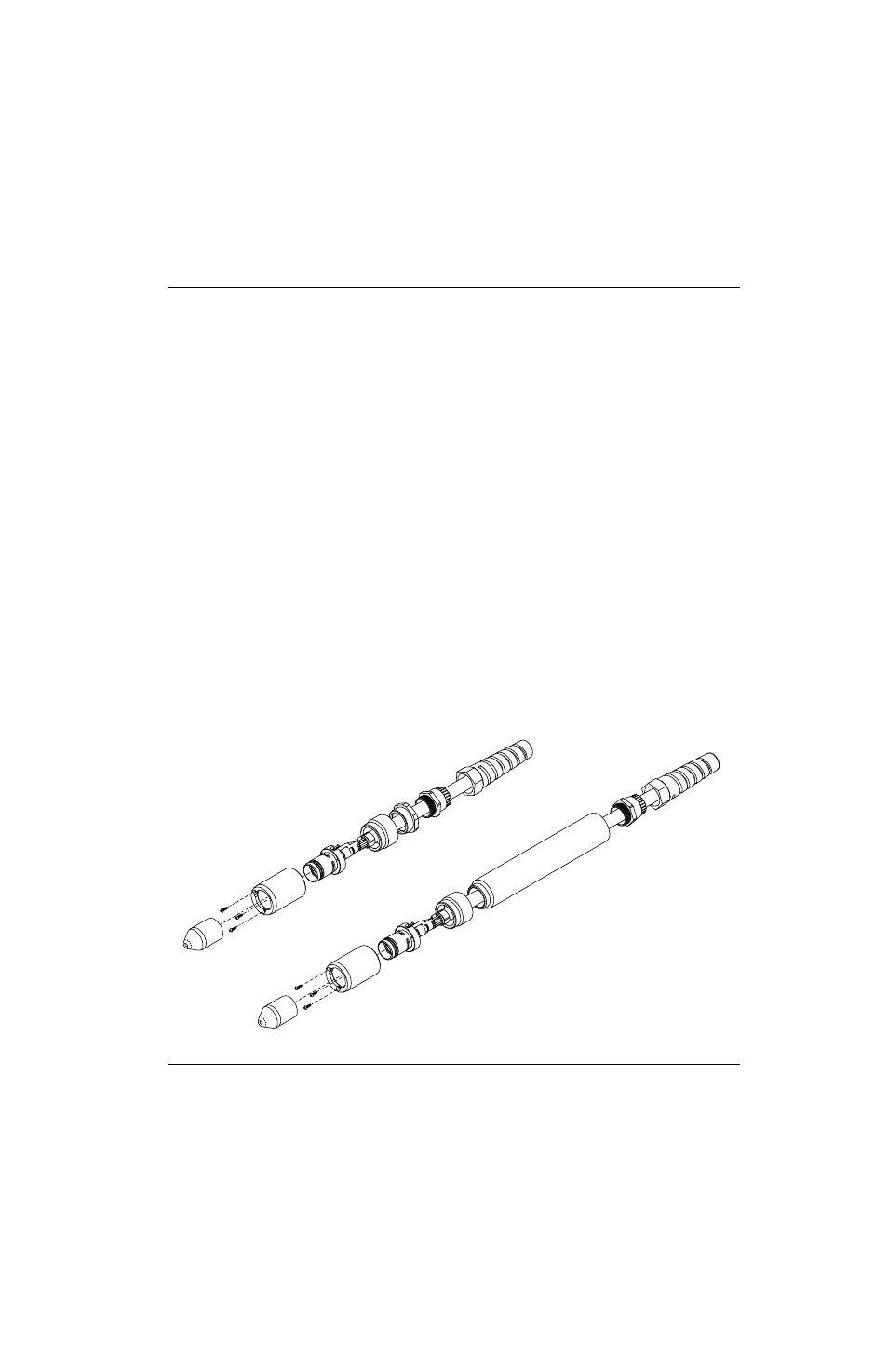

Рисунке 143
Комплект
Описание
Комплект: муфта позиционирования механизированного резака Duramax Hyamp 180°
