9 – Замена компонентов источника тока
Замена гнездового разъема рабочего кабеля
1. Выполните указанные ниже процедуры.
а. См. Отключение электропитания и отсоединение источника газа на странице 178.
б. См. Снятие крышки с источника тока на странице 184.
в. См. Снятие кожуха вентилятора на странице 230.
2. Выкрутите болт, которым рабочий кабель закреплен на гнездовом разъеме.
3. Выкрутите гайку и стопорную шайбу, которыми гнездовой разъем рабочего кабеля закреплен
на передней панели.
4. Вытяните гнездовой разъем рабочего кабеля через переднюю панель.

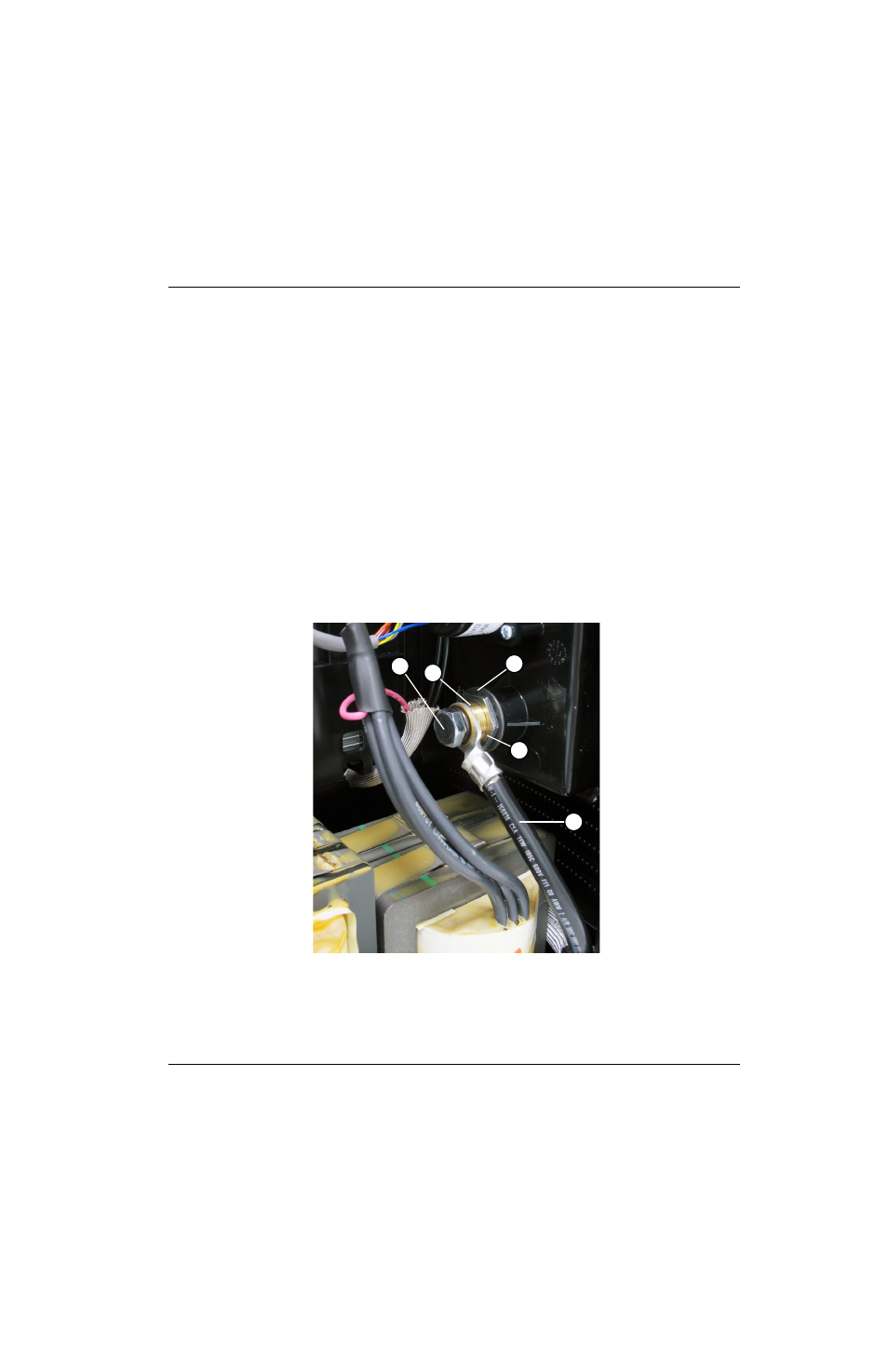

Рисунке 93
№ комплекта
Описание
Комплект: гнездо рабочего кабеля Powermax105/125 (со стороны источника тока)
1
2
3
4
5
1 Гнездовой разъем рабочего кабеля
2 Болт
3 Рабочий кабель
4 Гайка
5 Стопорная шайба
