208
Powermax125 Руководство по сервисному обслуживанию 80807J
9 – Замена компонентов источника тока

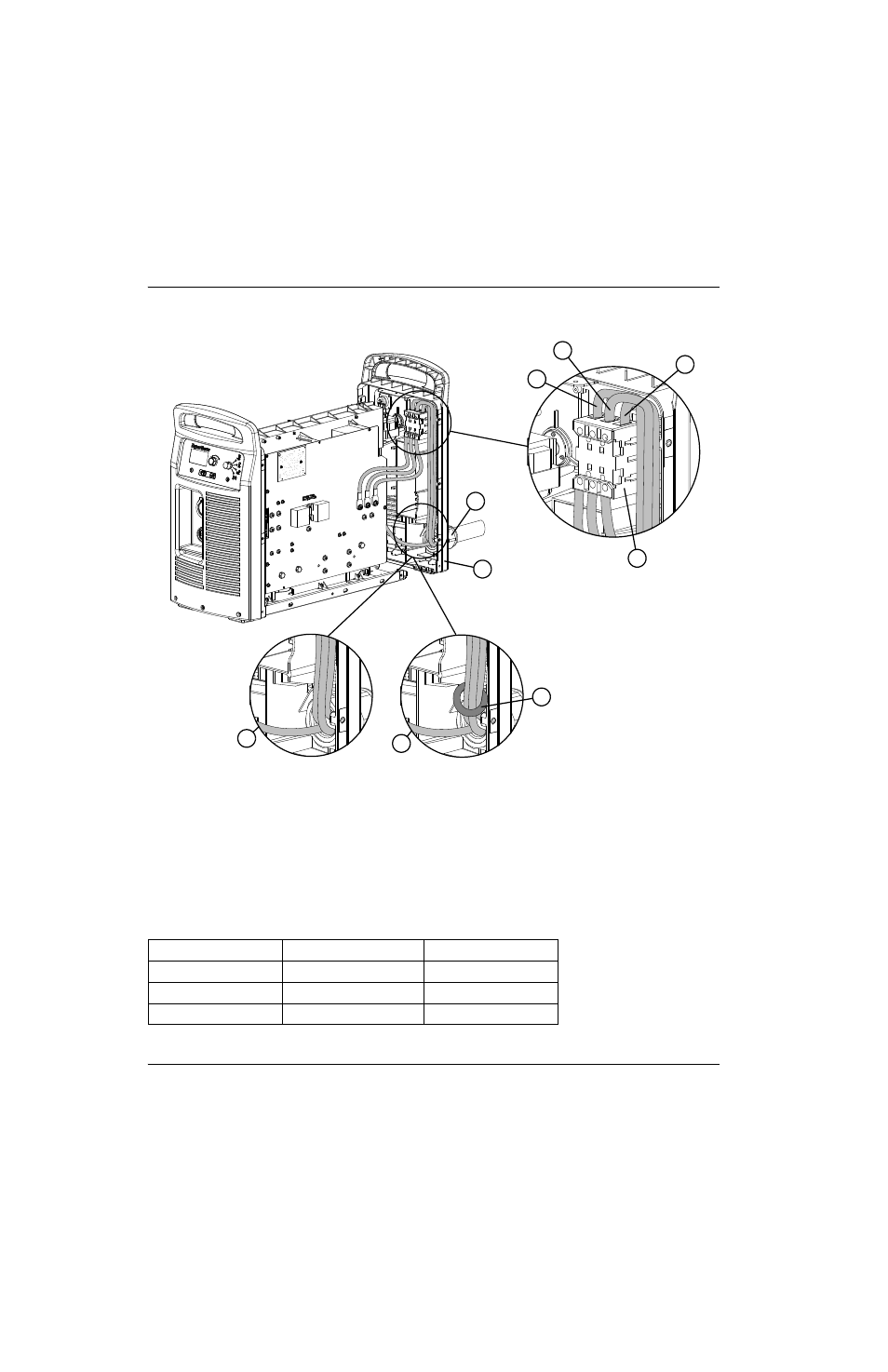

Рисунке 65
Таблице 10 – Подключения силового шнура*
Провод
CSA
CE
L1
Черный
Коричневый
L2
Белый
Черный
L3
Красный
Серый
* Цвета проводов в сетевых шнурах, приобретенных не у Hypertherm, могут отличаться.
2
3
4
6
7
8
9
5
1
1 Сетевой шнур в модели CSA
2 Сетевой шнур в модели CE
3 Ферритовый сердечник
4 Задняя панель
5 Стопорная гайка кабельного зажима
6 Выключатель источника тока
7 L3
8 L2
9 L1
