Powermax125 Руководство по сервисному обслуживанию 80807J
9 – Замена компонентов источника тока
Установка кабеля интерфейса машины с платой делителя напряжения
1. Убедитесь в том, что источник тока выключен (OFF), электропитание отключено и подача газа отключена.
2. Снимите крышку источника тока и защитный барьер компонентов (если это еще не сделано).

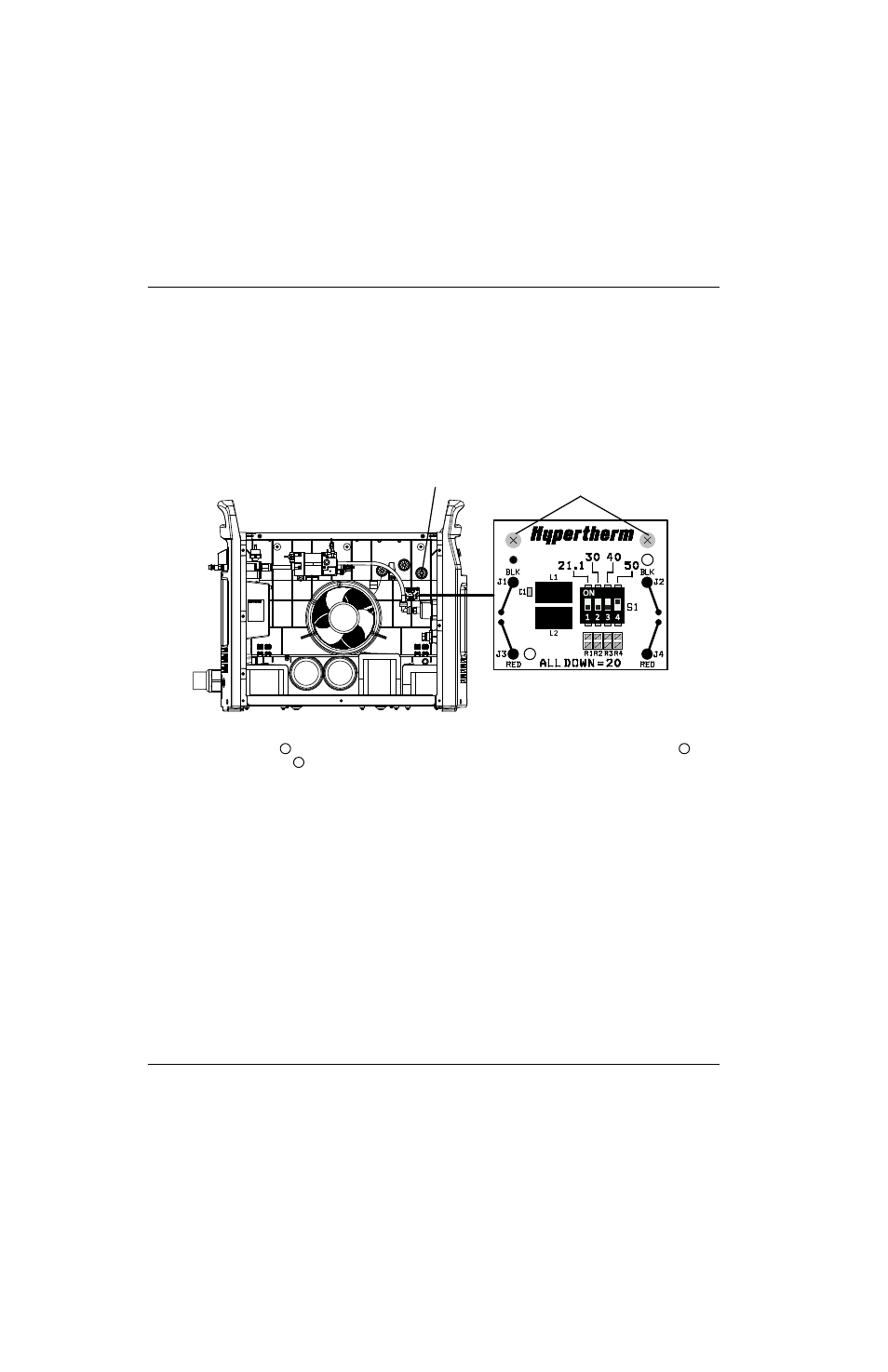

3. Установите плату делителя напряжения с правой стороны от вентилятора источника тока, вкрутив 2 винта
из комплекта с усилием 11,5 кг-см.
Рисунке 46
4. Подведите порт CPC
вместе с закрепленными на нем кабелями над электромагнитным клапаном
к гнезду для порта CPC
на задней панели источника тока. (См.
5. Вставьте порт CPC в это гнездо с внутренней стороны источника тока. Убедитесь в том, что порт
расположен таким образом, что зеленый/желтый кабель заземления находится в нижней части порта.
6. Закрепите порт CPC, вкрутив 2 винта из комплекта с усилием 11,5 кг-см. Двух винтов достаточно при
условии, что они вкручиваются в противоположные углы порта CPC.
Правая изоляционная втулка
Винты
1
2
3
