Powermax125 Руководство по сервисному обслуживанию 80807J
313
11 – Детали

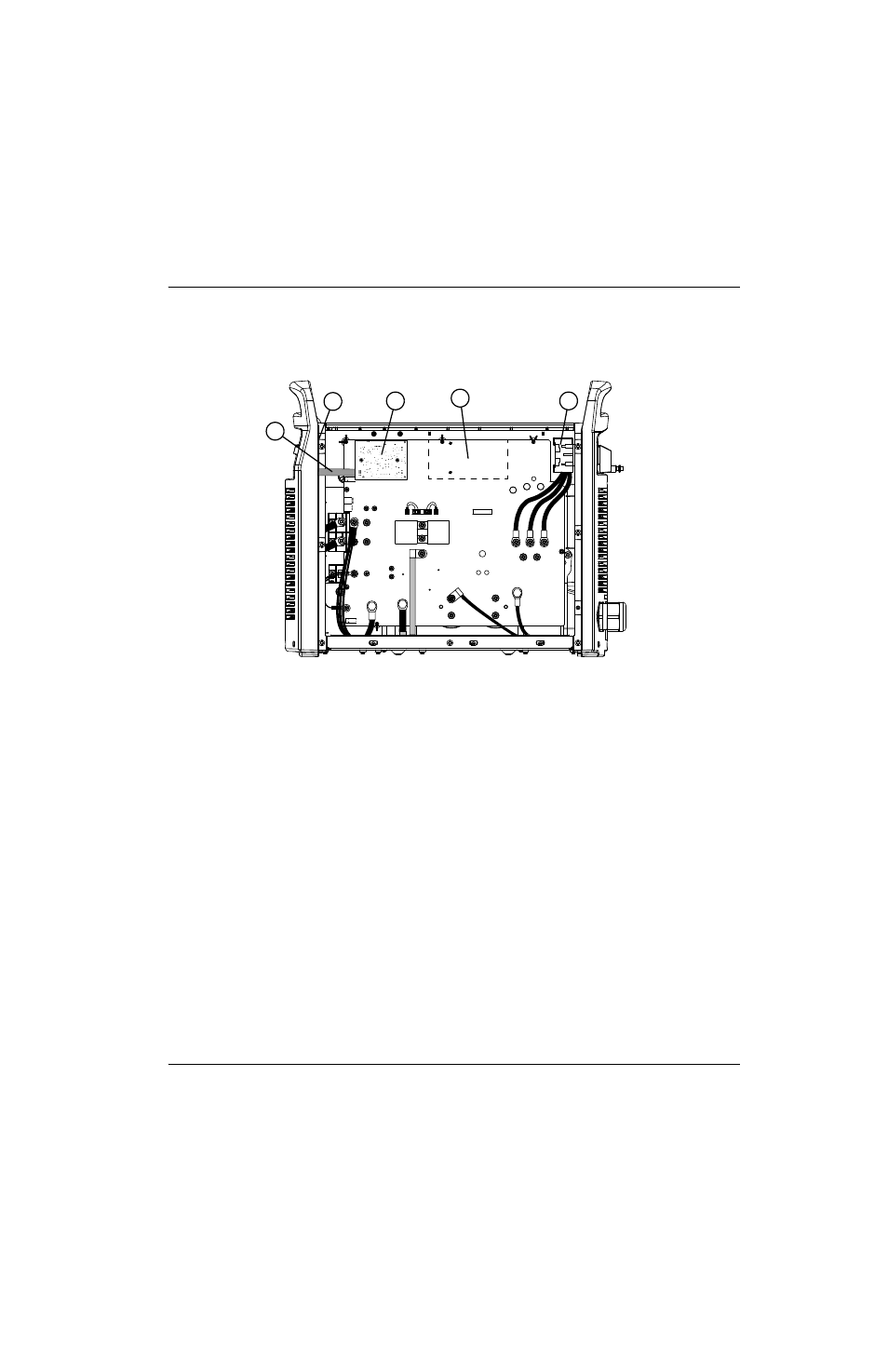

Внутренняя часть, сторона силовой платы
480 В, 600 В CSA
Номер детали Описание
1
428068
Комплект: ленточный кабель Powermax65/85/105/125
2
228657
Комплект: контрольная плата Powermax65/105/125 (141100)
3
428119
Комплект: плата процессора цифровой обработки сигналов Powermax125 (141316)
4
428123
Комплект: силовая плата Powermax125 480 В CSA (141204)
4
428124
Комплект: силовая плата Powermax125 600 В CSA (141290)
5
228880
Комплект: выключатель источника тока Powermax105/125
400 В CE/380 В CCC/480 В, 600 В CSA
428114
Комплект: защитный барьер компонентов Powermax125
J22
J21
J20
J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
RED
J32
J11
B
R
J28
C152
C151
TP7
TP9
TP8
W
R
B
1
2
3
4
5
