162
Powermax125 Руководство по сервисному обслуживанию 80807J
8 – Поиск и устранение неисправностей, проверка системы

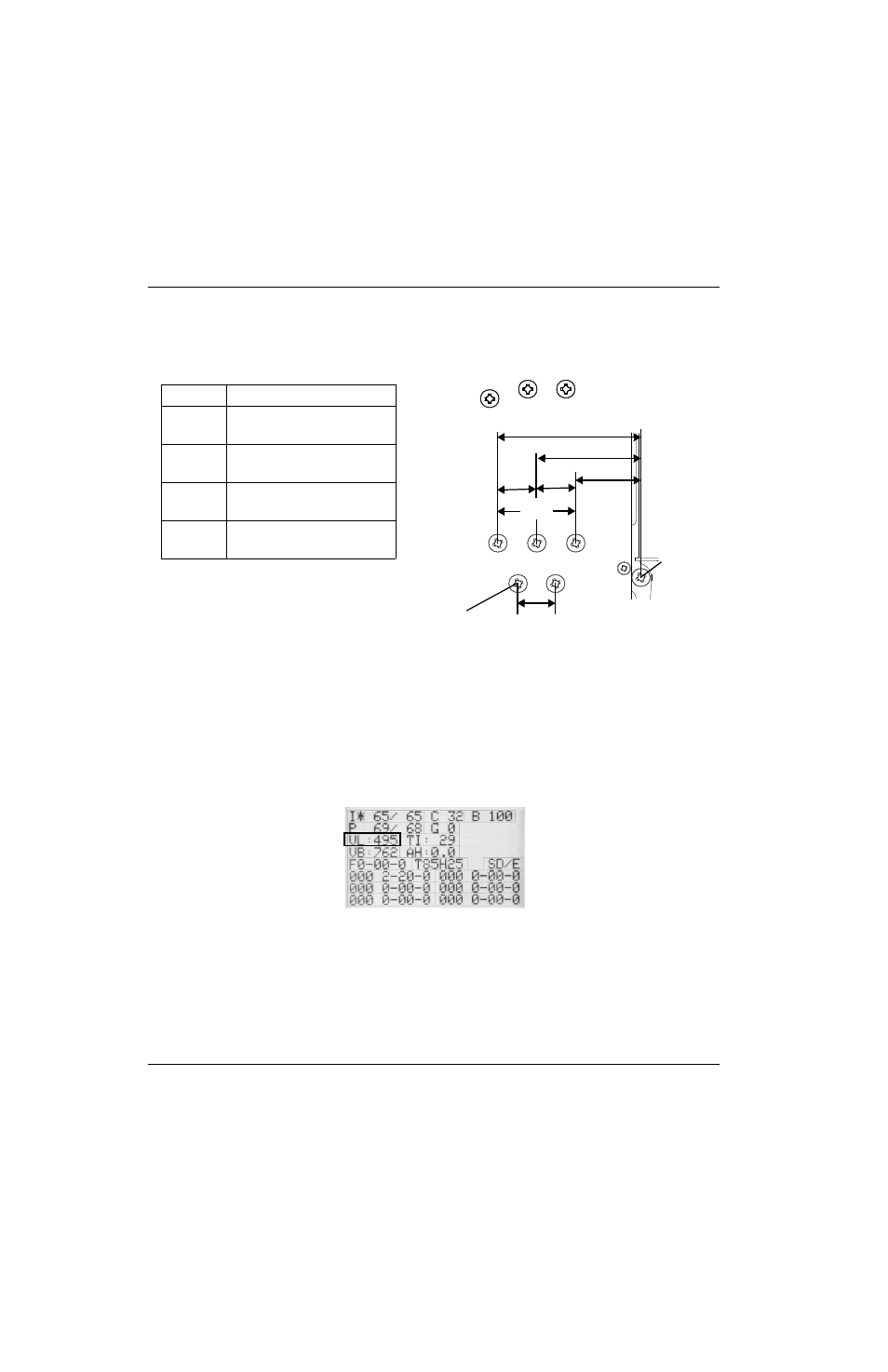

Рисунке 20
Цвета проводов в силовых кабелях, приобретенных не у Hypertherm,
могут отличаться.
Если произошел сбой, но выходное значение диодного моста верное:
Откройте экран обслуживания (
Рисунке 21) и убедитесь, что значение «VL» равно ±15 % линейного
напряжения переменного тока.
Рисунке 21
Если произошел сбой, но значение «VL» верное:
Проверьте плату процессора цифровой обработки сигналов, заменив ее заведомо исправной платой.
Если проблема не связана с платой процессора цифровой обработки сигналов, замените силовую плату.
3-фазный)
L1
Черный (CSA)
Коричневый (СЕ)
L2
Белый (CSA)
Черный (СЕ)
L3
Красный (CSA)
Серый (CE)
PE
Зеленый (CSA)
Зеленый/желтый (СЕ)
Линейное
напря-
жение
Линейное
напря-
жение
Линейное
напря-
жение
3 входа на GRD
LV/1.732LV
Линейное
напряжение х
1,414
Черный провод
Заземление
(GRD)
Линейное напряжение — входящее
линейное напряжение
