Инструкция по эксплуатации Hypertherm Powermax125 Rev.1 Service manual
Страница 295
Powermax125 Руководство по сервисному обслуживанию 80807J
295
10 – Замена компонентов резака
7. Используя плоскую отвертку, подденьте и снимите пусковой переключатель с 2 опорных штырей.

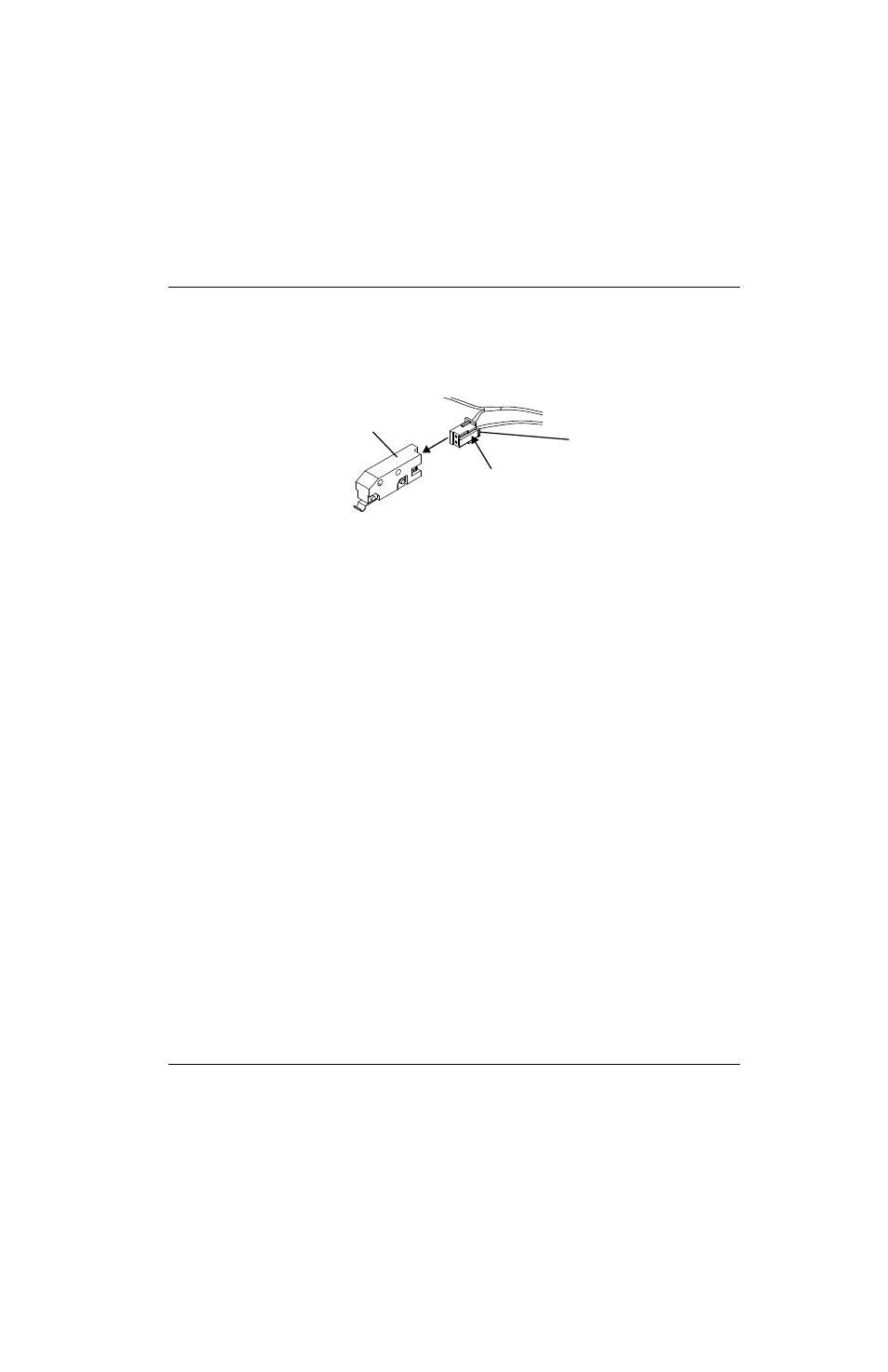

8. Отсоедините пусковой переключатель, нажав на выступ и потянув пусковой переключатель.
Рисунке 136
9. Подсоедините новый пусковой переключатель, вставив стыковочный разъем в гнездо.
10. Установите новый пусковой переключатель на 2 опорных штыря.
11. Проверьте, чтобы контактный винт контрольного провода был вкручен с усилием 17,3 кг-см.
12. Вставьте корпус резака в рукоятку резака, совместив фланец патрубка газового шланга с гнездом в рукоятке.
13. Совместите кабельный зажим с гнездом кабельного зажима в рукоятке.
14. Вставьте сжатую пружину в переднюю половину выключателя. Установите выключатель с пружиной на место.
15. Проверьте, чтобы рукоятка и фланец газового патрубка не пережимали провода; совместите левую часть
рукоятки с ее правой частью. Проверьте, чтобы оба опорных штыря вращения выключателя были вставлены
в поворотные отверстия выключателя.
16. Слегка вкрутите винты в рукоятку.
17. Убедитесь в том, что выключатель установлен в поворотных отверстиях. Для этого нажмите его
несколько раз.
18. Вкрутите винты с усилием 15,0 кг-см.
19. Установите расходные детали.
20. Подсоедините резак и источник газа и включите (ON) (I) электропитание.
Выступ
Пусковой переключатель
