Powermax125 Руководство по сервисному обслуживанию 80807J
9 – Замена компонентов источника тока
4. Выкрутите 3 крепежных винта в нижней части
передней панели.
5. Со стороны вентилятора источника тока отсоедините
прямоугольный нажимной фитинг, нажав
пластмассовое кольцо (ближайшее к латунной гайке)
и вынув фитинг из гайки. (См.
6. Отсоедините провод электрода и короткие провода
индуктора. Для этого отвинтите латунную гайку,
которой кольцевая клемма закреплена на корпусе
блока быстрого отключения.
Провод электрода и короткий провод индуктора
зафиксированы в одном соединителе проводов.
7. Вытяните провод электрода через защитный чехол,
который проходит через центральную панель.
8. Осторожно отведите переднюю панель от источника
тока на небольшое расстояние.
9. Выкрутите 2 крепежных винта из основания выходного индуктора.
10. Извлеките выходной индуктор из источника тока, направляя длинные кабели индуктора через отверстие
в нижней части центральной панели.

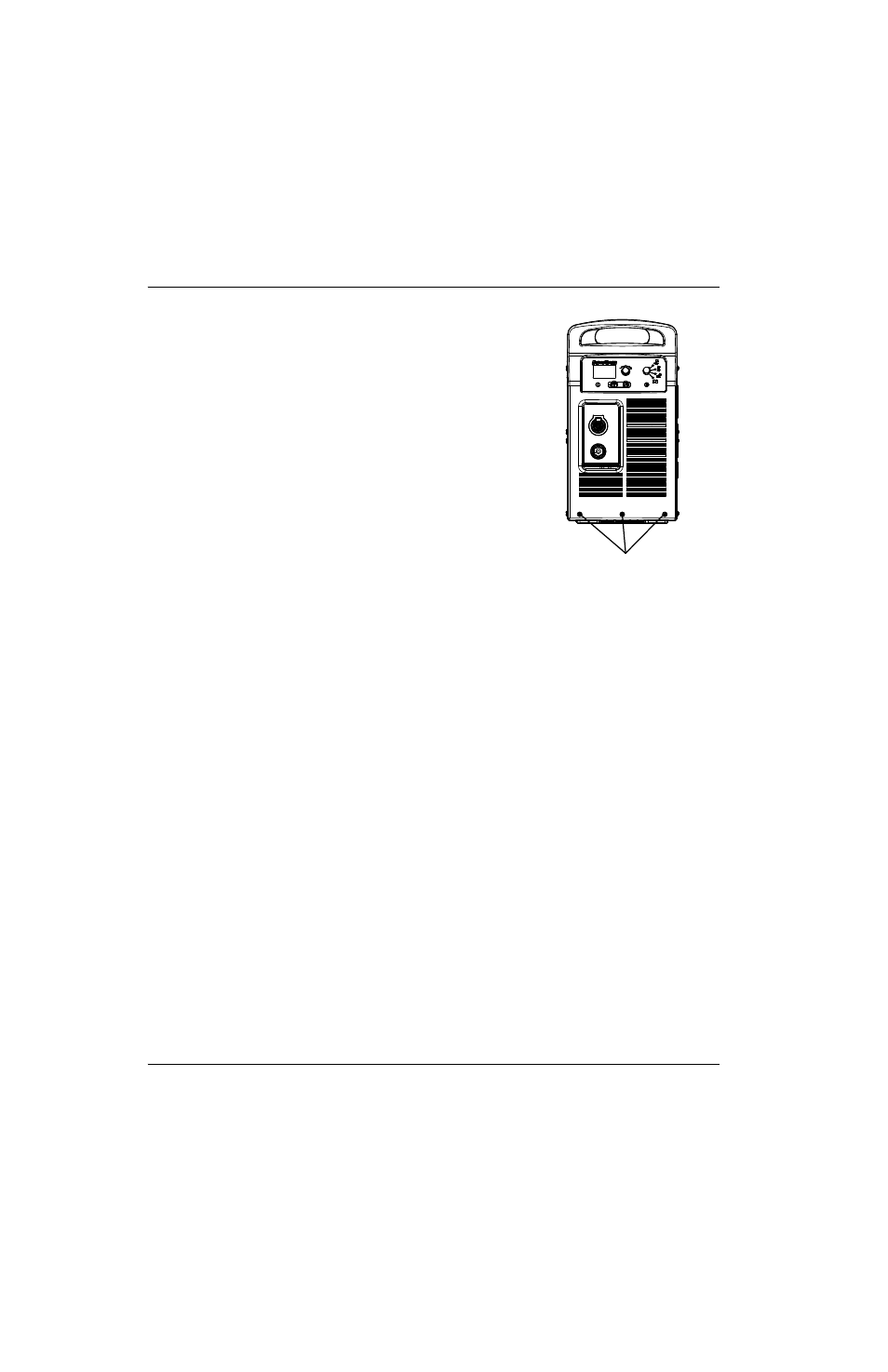

Крепежные винты передней панели
