7 – Механизированная резка
Угол среза или скоса
 Положительный угол среза возникает, когда из верхней части среза удаляется больше материала,
чем из нижней.
 Отрицательный угол среза возникает, когда больше материала удаляется из нижней части среза.

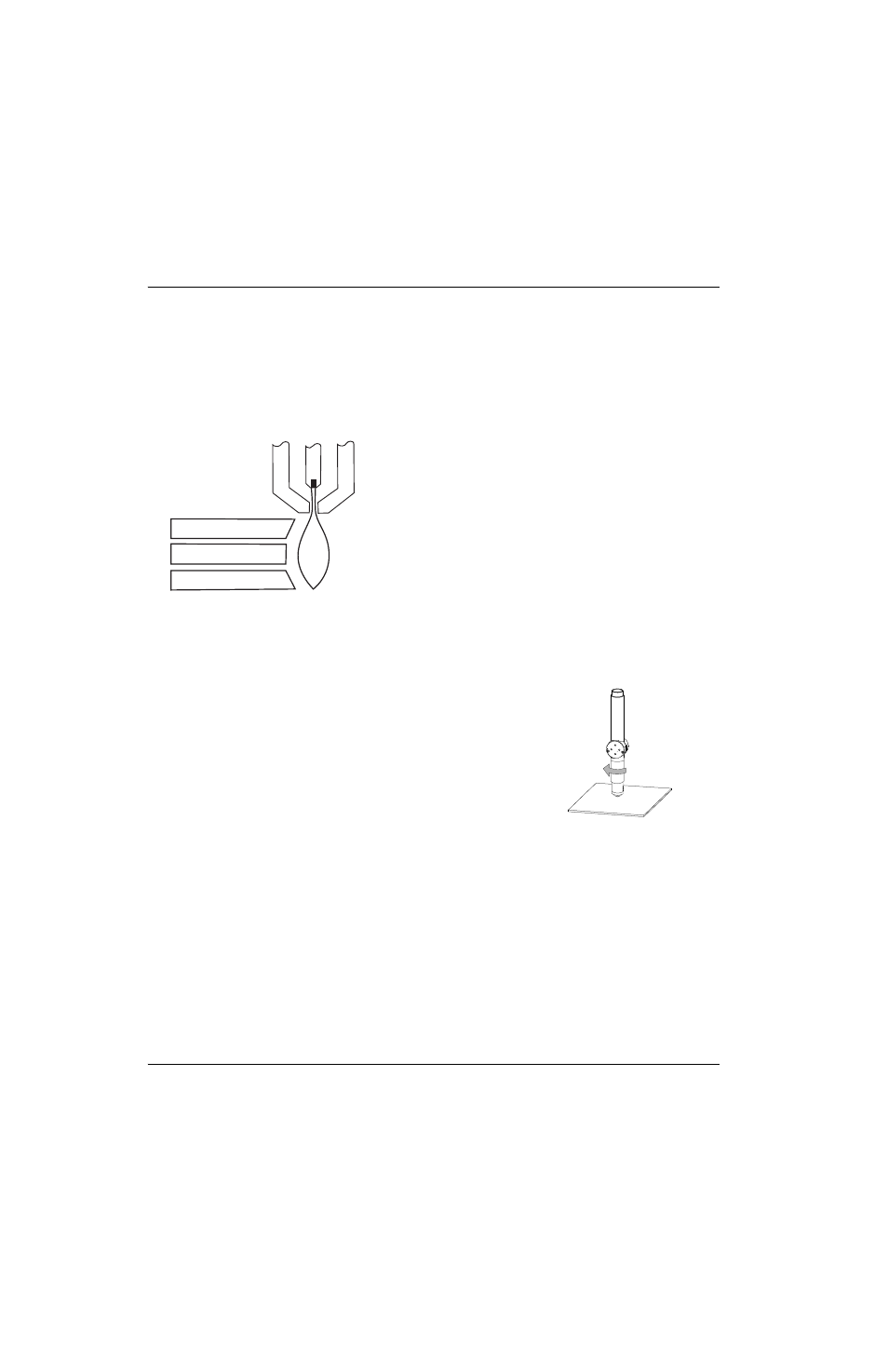

Рисунок 4 – Углы среза
 Наиболее прямой угол среза будет находиться справа по отношению к
поступательному движению резака. Левая сторона будет иметь некоторый скос.
Чтобы определить, что вызывает проблему с углом среза — система
плазменной резки или система привода — следует выполнить
тестовую резку и замерить угол на каждой стороне. После этого
поверните резак в держателе на 90° и повторите процесс. Если в
обоих тестах углы одинаковы, проблему вызывает система привода.
Если проблема с углом среза сохраняется после устранения
механических причин (см. раздел
Настройка резака и стола для
резки на странице 111), проверьте расстояние между резаком и
изделием, особенно если все углы среза положительны либо все
отрицательны. Также примите во внимание подвергаемый резке
материал: если металл намагничен или тверд, проблемы с углом резки более вероятны, чем в других случаях.
Окалина
При резке воздушной плазмой всегда будет присутствовать некоторое количество окалины. Однако можно
минимизировать объем и тип окалины путем надлежащей регулировки системы для своего применения.
Избыточная окалина появляется на верхнем краю обеих частей пластины, когда резак находится слишком
низко (или напряжение является слишком низким при использовании устройства регулировки высоты резака).
Отрегулируйте резак или напряжение с небольшими приращениями (по 5 В или меньше), пока объем окалины
не будет уменьшен.
Окалина низкой скорости образуется, когда скорость резки резака слишком низкая, в результате чего дуга
уходит вперед. Окалина образуется в виде тяжелых пузырчатых отложений в нижней части среза, ее легко
можно убрать. Для снижения количества образующейся окалины следует повысить скорость.
Отрицательный угол среза
Рез под прямым углом
Положительный угол среза
Проблема Причина
Резак расположен
слишком низко.
Резак расположен
слишком высоко.
Решение
Поднимите резак или, при использовании
устройства регулировки высоты резака,
увеличьте напряжение дуги.
Опустите резак или, при использовании
устройства регулировки высоты резака,
уменьшите напряжение дуги.
90°
