Страница 217
Powermax125 Руководство по сервисному обслуживанию 80807J
217
9 – Замена компонентов источника тока
3. Плавно вставьте разъем платы процессора цифровой обработки сигналов в силовую плату до полного упора.
Не допускайте сгибания или повреждения штырьков.
4. Установлена ли плата обмена данными RS-485 в источнике тока?
Если да, подключите разъем процессора цифровой обработки сигналов к плате процессора цифровой
обработки сигналов (J7) в ее верхней части.
Если нет, перейдите к следующему этапу.
5. Вкрутите 2 крепежных винта с усилием 8,1 кг-см.

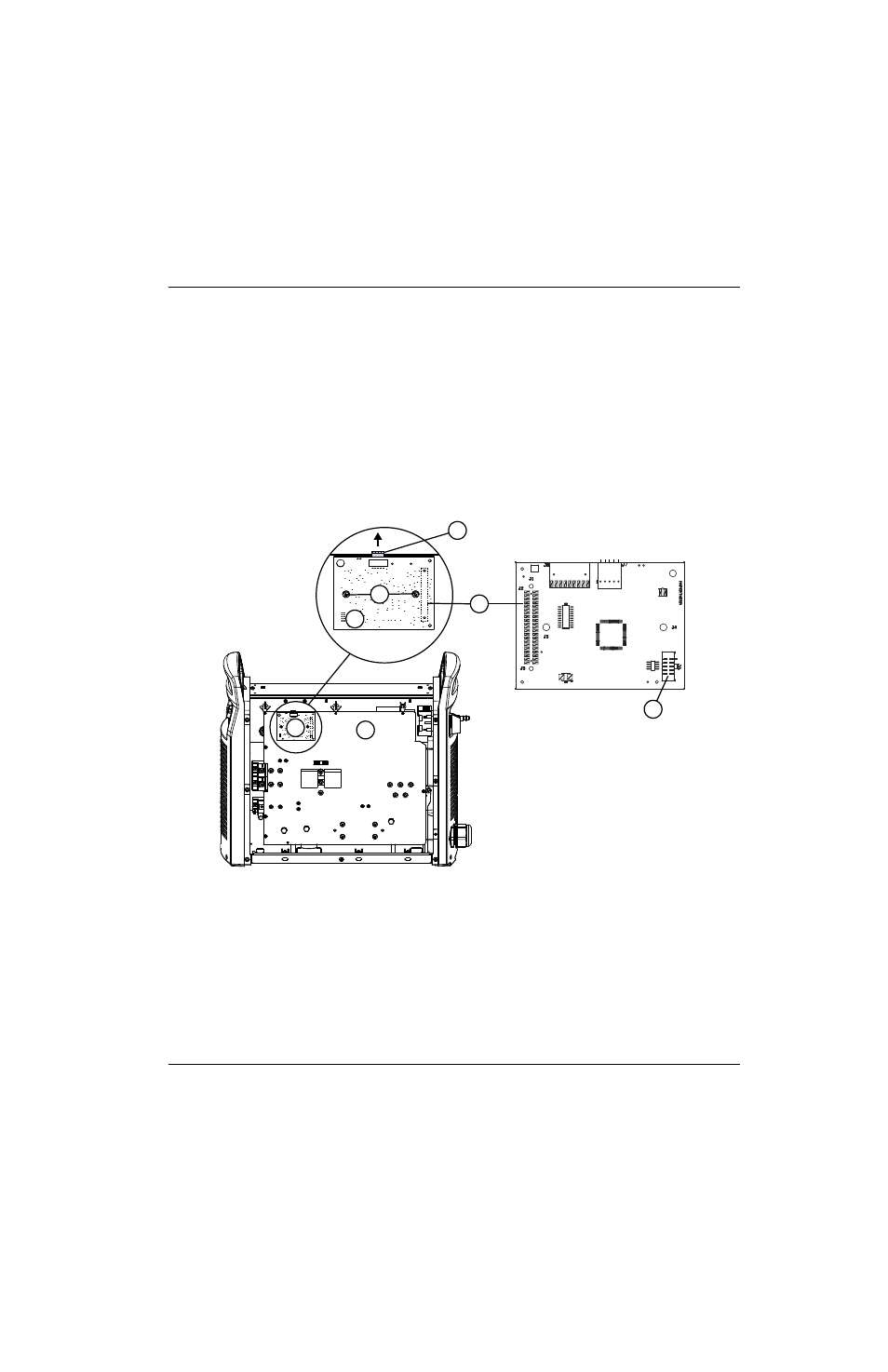

Рисунке 72
1
2
3
4
5
6
3
Процессор цифровой обработки сигналов, вид спереди
Процессор цифровой обработки
сигналов, вид сзади
1 Разъем процессора цифровой обработки
сигналов (J7)
2 Винты разъема процессора цифровой
обработки сигналов (2)
3 Плата процессора цифровой обработки
сигналов
4 Штырьки разъема
5 Силовая плата
6 Разъем J6
