Powermax125 Руководство по сервисному обслуживанию 80807J 285
10 – Замена компонентов резака
Замена рукоятки
Снятие рукоятки
При проведении ремонта часто требуется снять рукоятку и другие компоненты. В некоторых других процедурах,
описанных в этом разделе, есть ссылка на эту процедуру. Чтобы снять рукоятку, нужно удалить из нее все
внутренние компоненты.
1. Отключите (OFF) (O) питание, отсоедините источник газа и резак.
2. Снимите расходные детали с резака.
3. Положите резак на ровную поверхность левой стороной рукоятки вверх.
 Левая сторона рукоятки — это та ее сторона, в которую вкручены винты.
 Для удобства можно зафиксировать место входа провода.
4. Выкрутите винты из левой части рукоятки.

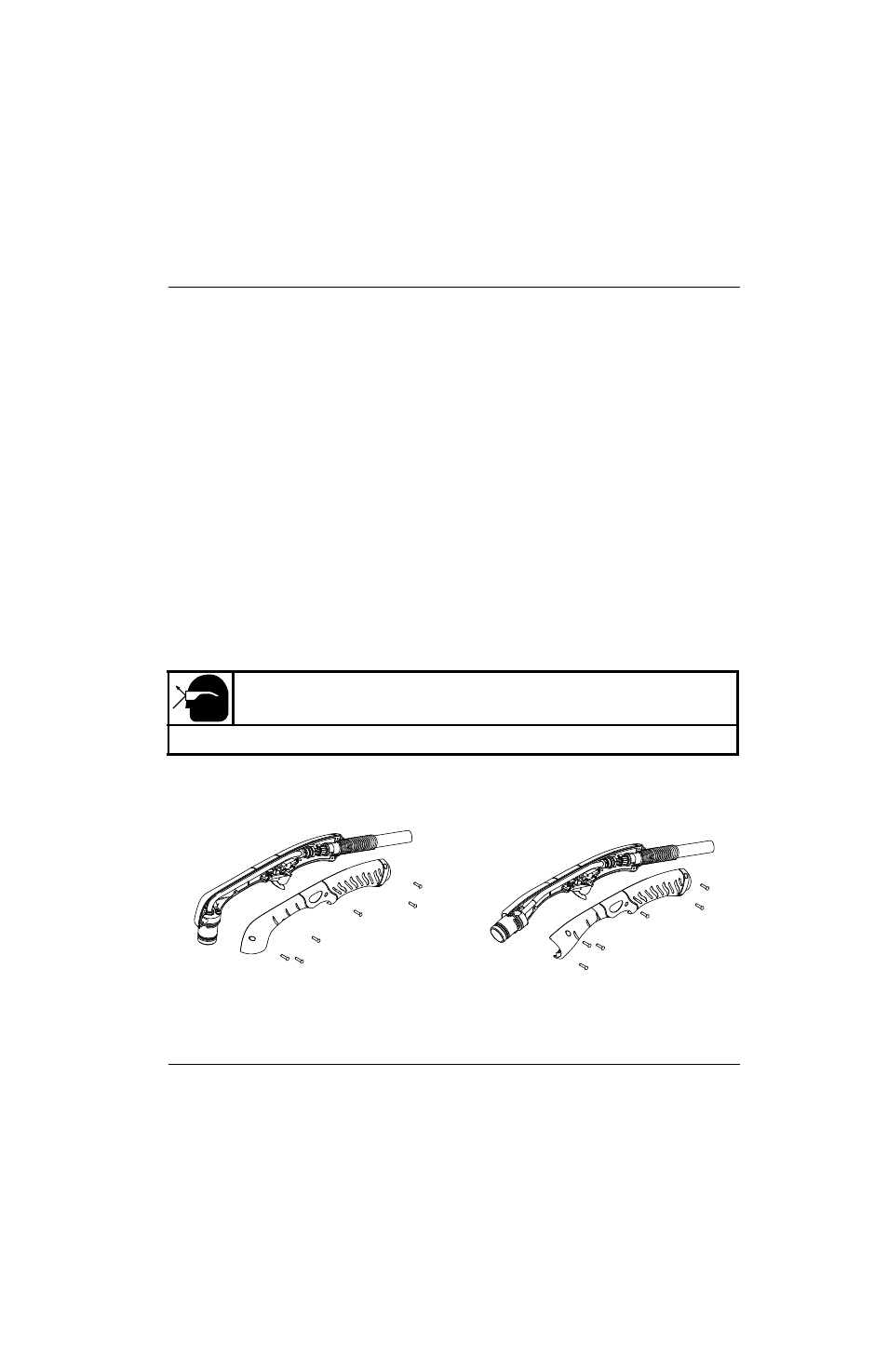

5. Стараясь не допустить «выстрела» пружины из рукоятки, снимите левую сторону рукоятки с резака.
Рисунке 121
 Для ручного резака 15° осторожно поднимите правый край рукоятки. С левого края
вставьте плоскую отвертку между двумя частями рукоятки. Слегка подденьте
рукоятку отверткой. (См.
Рисунке 122).
Комплект Описание
428154 Комплект: сменная ручка резака Duramax Hyamp 15°
428155 Комплект: сменная ручка резака Duramax Hyamp 85°
ОСТОРОЖНО!
Необходимо защитить глаза, поскольку из рукоятки может выскочить пружина выключателя.
