9 – Замена компонентов источника тока
3. Оконцуйте лепестковые разъемы кабеля интерфейса внутри электрического кожуха допустимых и
сертифицированных систем регулировки высоты резака или контроллеров ЧПУ для предотвращения
несанкционированного доступа к подключениям после установки. Проверьте, что подключения выполнены
правильно, а все токоведущие детали закрыты и защищены перед запуском оборудования.
Интеграция оборудования Hypertherm и клиента, включая соединительные провода
и кабели, не допущенные и сертифицированные для использования в качестве
системы, подлежит инспекции местными органами власти на объекте конечной
установки.
Дополнительную информацию обо всех типах сигналов, которые передаются
по кабелю интерфейса машины, а также номера деталей различных кабелей
интерфейса машины, которые предлагаются Hypertherm, см. в разделе
Подключение кабеля интерфейса машины на странице 106.

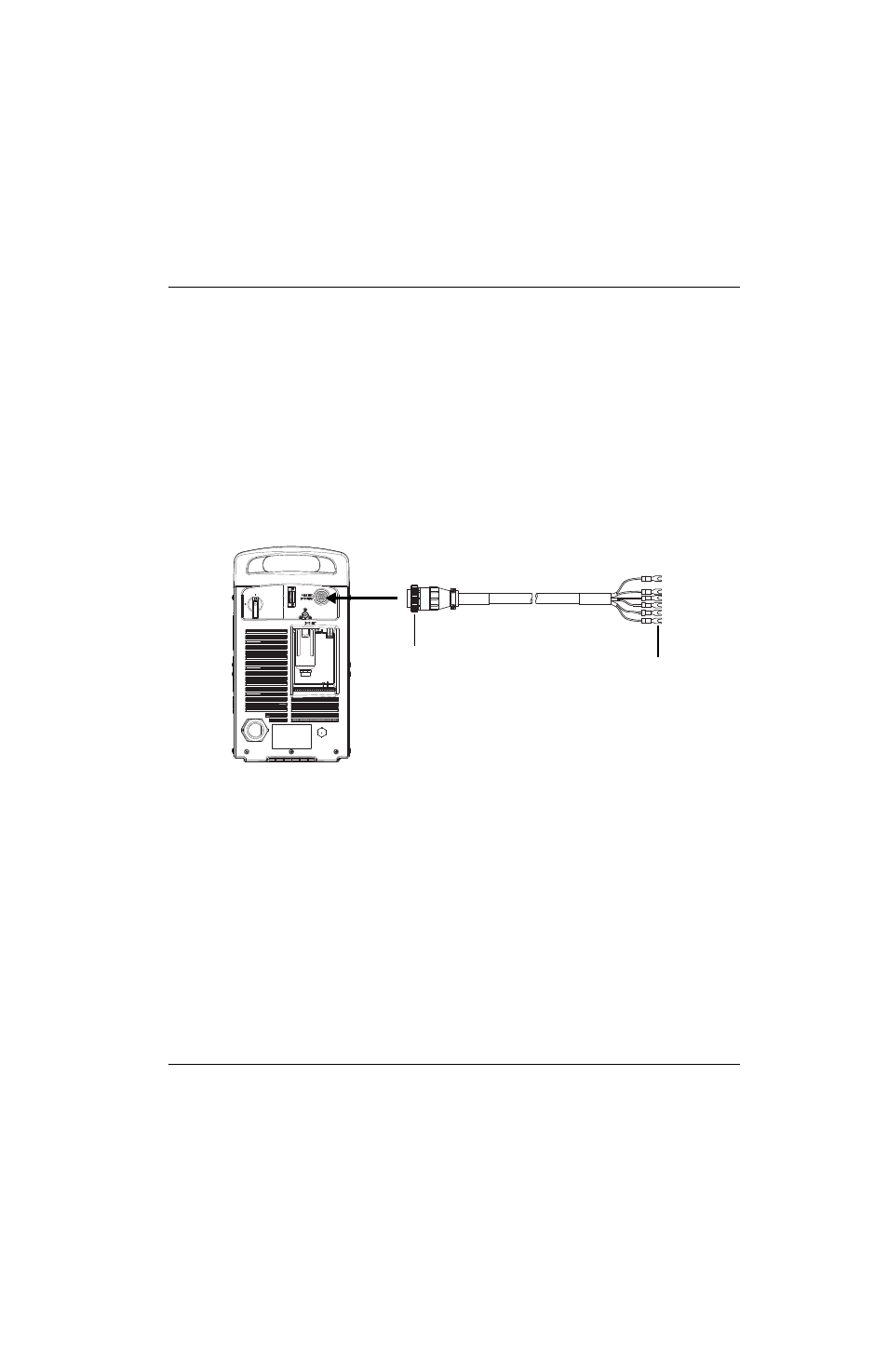

Рисунке 52
Установка кабеля интерфейса машины RS-485 для последовательной
передачи данных
Информацию о подключении внешнего устройства к разъему последовательного интерфейса RS-485, а также
номера деталей кабелей последовательного интерфейса RS-485, которые предлагает Hypertherm, см. в разделе
Подключение дополнительного кабеля интерфейса машины RS-485 для последовательной передачи данных на
странице 110.
1. Выполните указанные ниже процедуры.
а. См. Отключение электропитания и отсоединение источника газа на странице 178.
б. См. Снятие крышки с источника тока на странице 184.
№ комплекта
Описание
Комплект: порт последовательного интерфейса, внутренние кабели и плата RS-485
CPC
Лепестковые разъемы
