200
Powermax125 Руководство по сервисному обслуживанию 80807J
9 – Замена компонентов источника тока

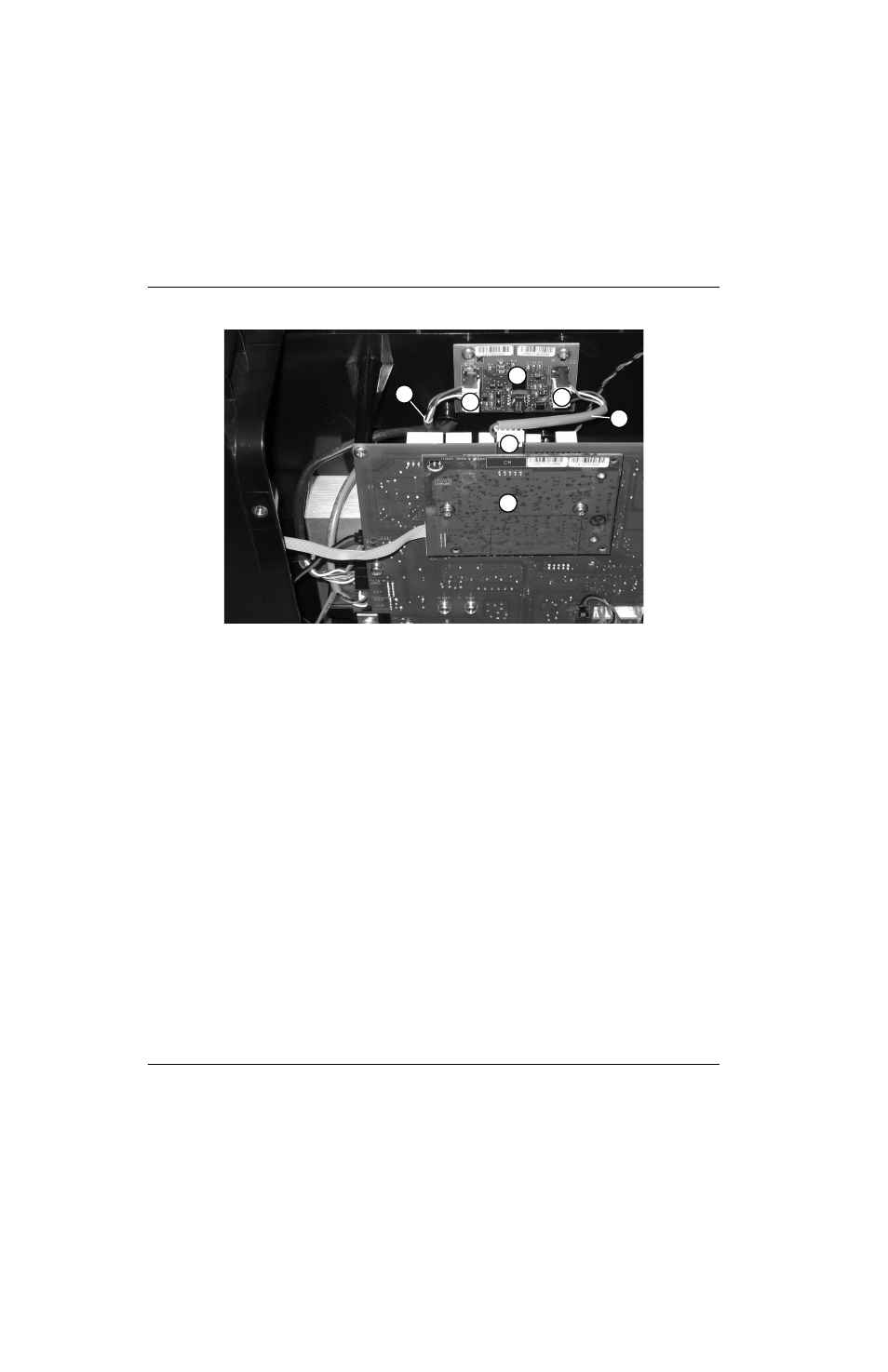

Рисунке 58
16. Выполните указанные ниже процедуры.
а. См. Установка скобы концевой панели на странице 187.
б. См. Установка защитного барьера компонентов на странице 185.
в. См. Установка крышки источника тока на странице 184.
г. Включите электропитание и подсоедините источник газа.
4
5
2
1
3
6
7
1 Разъем J1
2 Длинный кабель RS-485
3 Плата процессора цифровой обработки
сигналов
4 Разъем J7
5 Короткий кабель RS-485
6 Разъем J2
7 Плата RS-485
