Powermax125 Руководство по сервисному обслуживанию 80807J
209
9 – Замена компонентов источника тока
7. Приподнимите край основания источника тока и осторожно вставьте заднюю панель по направлению
к основанию до тех пор, пока основание не будет прочно сидеть на панели. Вкрутите 3 крепежных винта
в комплекте с усилием 23 кг-см.
8. Закрепите провод заземления на теплоотводе при помощи винта провода заземления, который нужно
затянуть с усилием 23 кг-см.

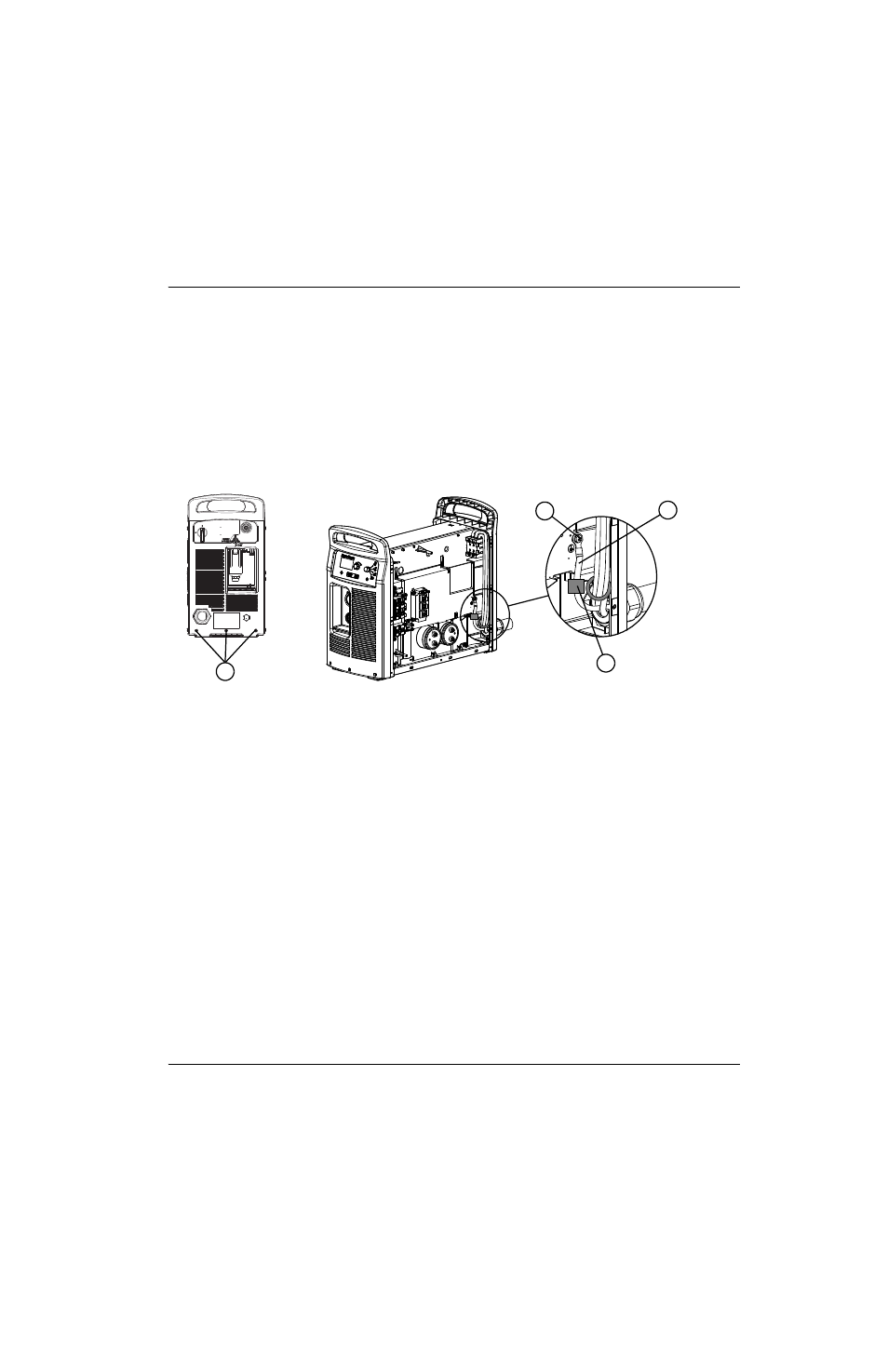

Рисунке 66 силовая плата скрыта, чтобы было видно подсоединение провода
заземления к теплоотводу.
Рисунке 66
9. Выполните указанные ниже процедуры.
а. См. Подсоединение газовой трубки на странице 202.
б. См. Установка скобы концевой панели на странице 187.
в. См. Установка защитного барьера компонентов на странице 185.
г. См. Установка крышки источника тока на странице 184.
д. Включите электропитание и подсоедините источник газа.
1
2
3
4
1 Крепежные винты задней панели
2 Ферритовый сердечник (в моделях CE)
3 Провод заземления
4 Винт
