Powermax125 Руководство по сервисному обслуживанию 80807J
197
9 – Замена компонентов источника тока
5. Проведите длинный кабель маленьким разъемом вперед через монтажное отверстие RS-485 в задней
панели.
6. Расположив красный провод вверху, закрепите разъем RS-485 в монтажном отверстии задней панели
Рисунке 54), вкрутив 2 винта из комплекта с усилием 11,5 кг-см.

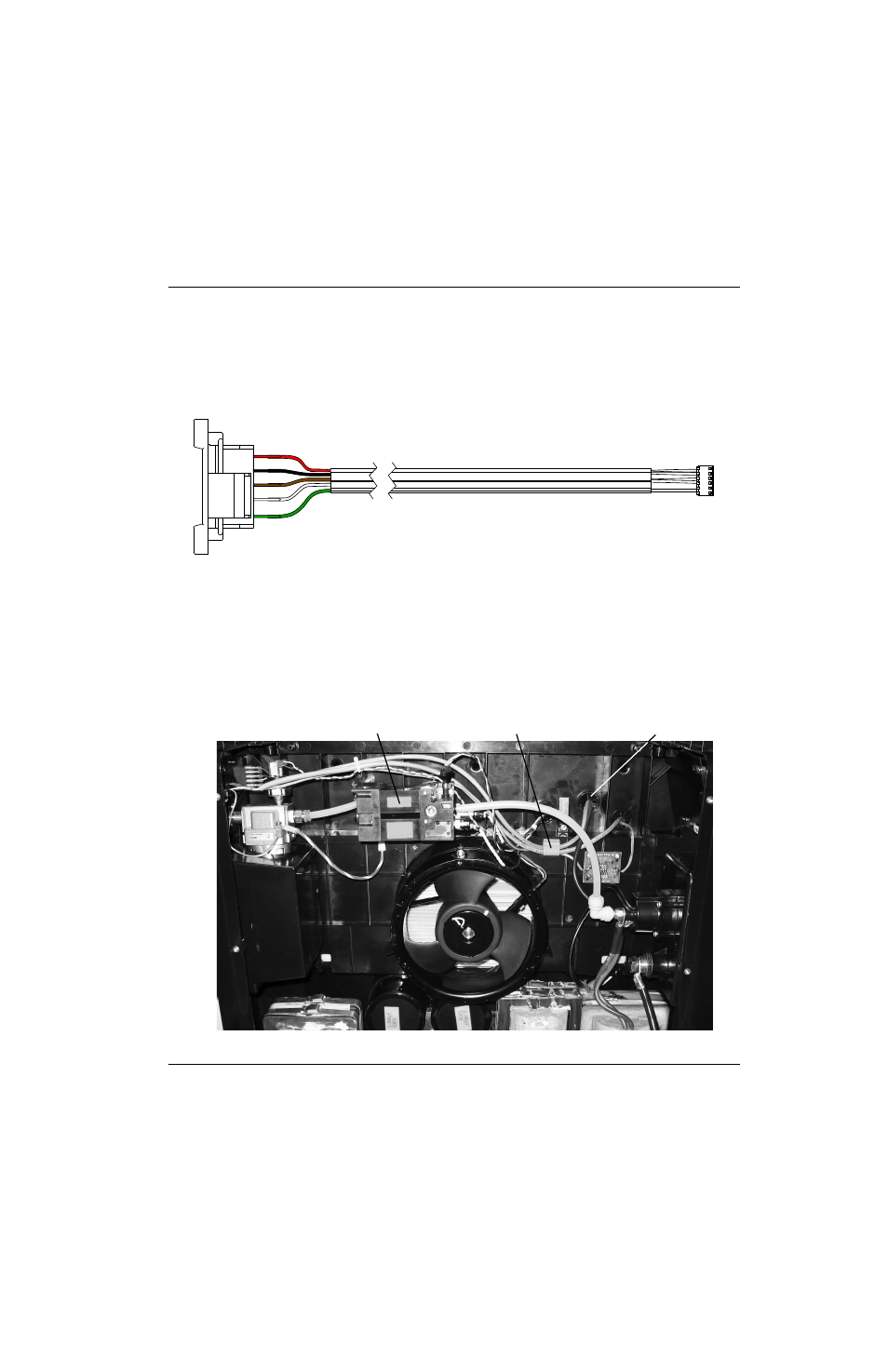

Рисунке 54
7. Проложите кабель RS-485 рядом с 2 существующими серыми кабелями, над электромагнитным клапаном
и через кабельный зажим, закрепленный на центральной панели.
8. Протолкните небольшой разъем с кабеля RS-485 через центральную изоляционную втулку на
центральной панели.
Рисунке 55
Красный провод
Кабельный зажим
Электромагнитный клапан
Центральная
изоляционная втулка
