Powermax125 Руководство по сервисному обслуживанию 80807J
181
9 – Замена компонентов источника тока
Замена разъема рабочего кабеля
1. Отключите электропитание и отсоедините источник газа. (См. Отключение электропитания и отсоединение
источника газа на странице 178.)
2. При помощи кабельного ножа отрежьте оранжевый рабочий кабель в месте его стыковки с резиновым
чехлом. От кабеля должны быть отрезаны как резиновый чехол, так и разъем рабочего кабеля.

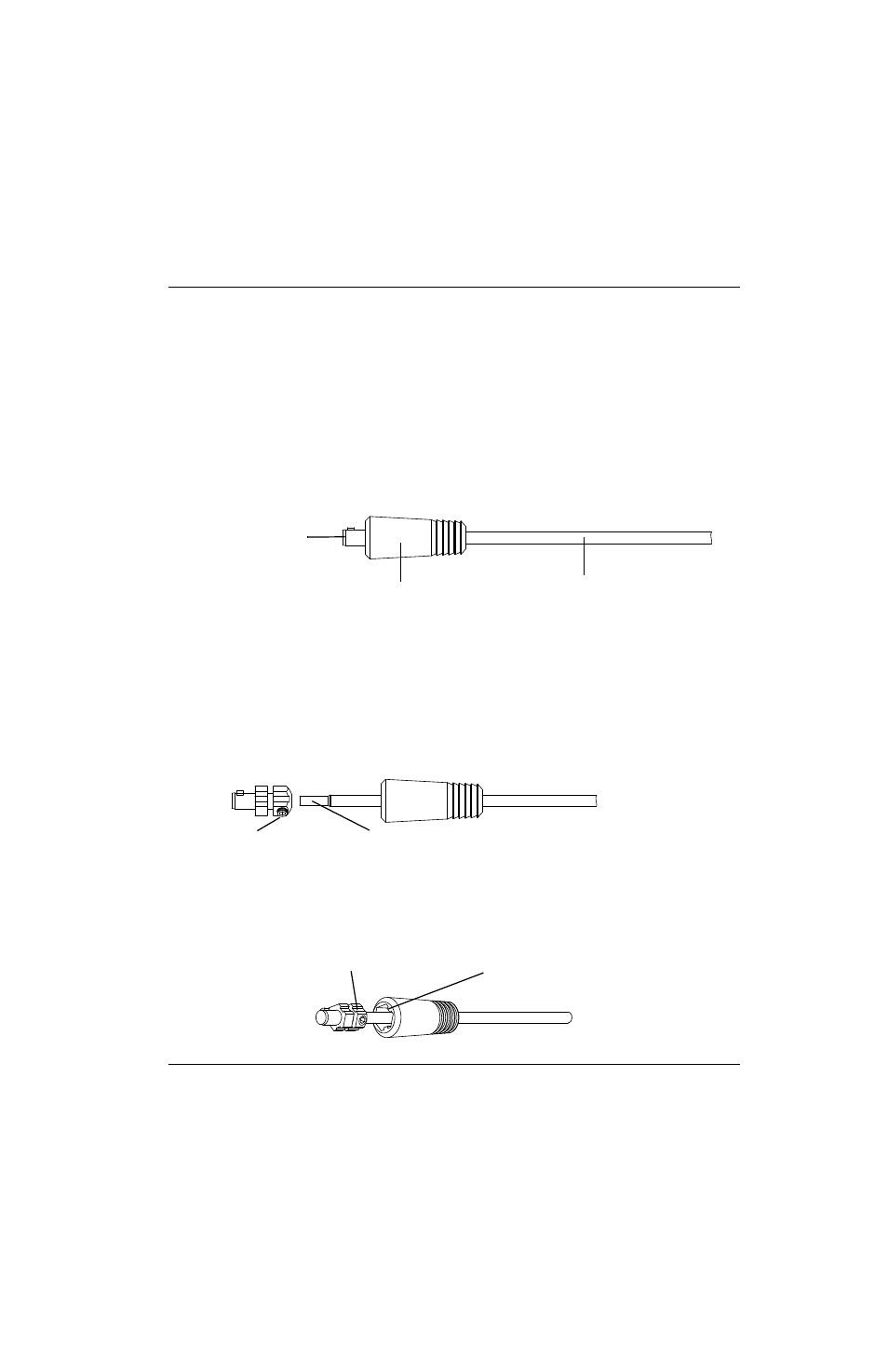

Рисунке 33
3. Насадите новый резиновый чехол на рабочий кабель.
4. Зачистите край рабочего кабеля на 13 мм.
5. Вставьте зачищенный край рабочего кабеля в новый разъем рабочего кабеля. Вкрутите фиксирующий винт
с усилием 115,2 кг-см.
Рисунке 34
6. Расположите резиновый чехол таким образом, чтобы выступы на его внутренней поверхности попали в пазы
разъема рабочего кабеля. Натяните резиновый чехол на разъем рабочего кабеля до плотной фиксации.
Рисунке 35
№ комплекта
Описание
Комплект: сменный разъем рабочего кабеля Powermax105/125 (со стороны кабеля)
Разъем рабочего кабеля
Резиновый чехол
Рабочий кабель (оранжевый)
Фиксирующий винт
Зачищенный край рабочего кабеля (13 мм)
Выступ
Паз
