Powermax125 Руководство по сервисному обслуживанию 80807J 293
10 – Замена компонентов резака
4. Нанесите клей для резьбовых соединений (330103) на резьбовые соединения фитинга газовой трубки на
корпусе резака. Во избежание повреждения резака предельно внимательно следите за тем, чтобы клей для
резьбовых соединений не попал на конусную поверхность фитинга газовой трубки.

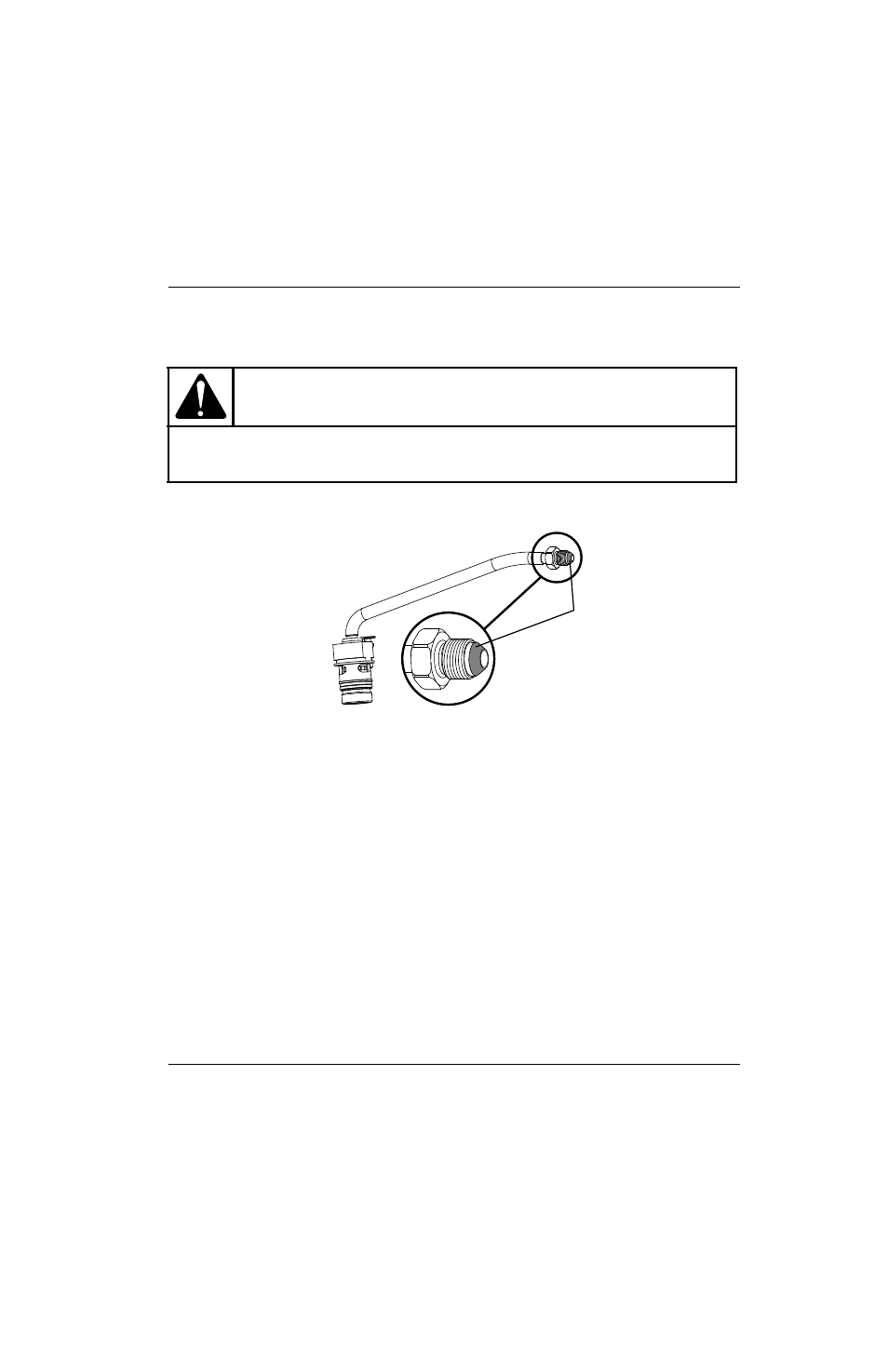

Рисунке 133
5. Навинтите корпус резака на провод резака до упора.
 Белые провода должны быть обращены вверх.
6. С помощью двух торцевых гаечных ключей на 3/8 и 1/2 дюйма или двух раздвижных ключей затяните газовый
патрубок, которым корпус резака закреплен на проводе резака, с усилием 69,1 кг-см.
7. Затяните контактный винт контрольного провода с усилием затяжки 17,3 кг-см.
 Провод должен лечь в левую часть рукоятки. При необходимости слегка
согните клемму.
8. Выполните указанные ниже процедуры.
а. Установите компоненты резака, которые были сняты. См. Установка рукоятки на странице 288.
б. Подсоедините резак и источник газа и включите (ON) (I) электропитание.
ОСТОРОЖНО!
Во избежание повреждения резака внимательно следите за тем, чтобы клей для резьбовых
соединений не попал на конусную поверхность фитинга газовой трубки. Если он все же попал
на поверхность, немедленно примите меры к ее очистке от клея.
Конусная поверхность
фитинга газовой трубки
