Страница 72
72
Powermax125 Руководство по сервисному обслуживанию 80807J
6 – Настройка механизированного резака

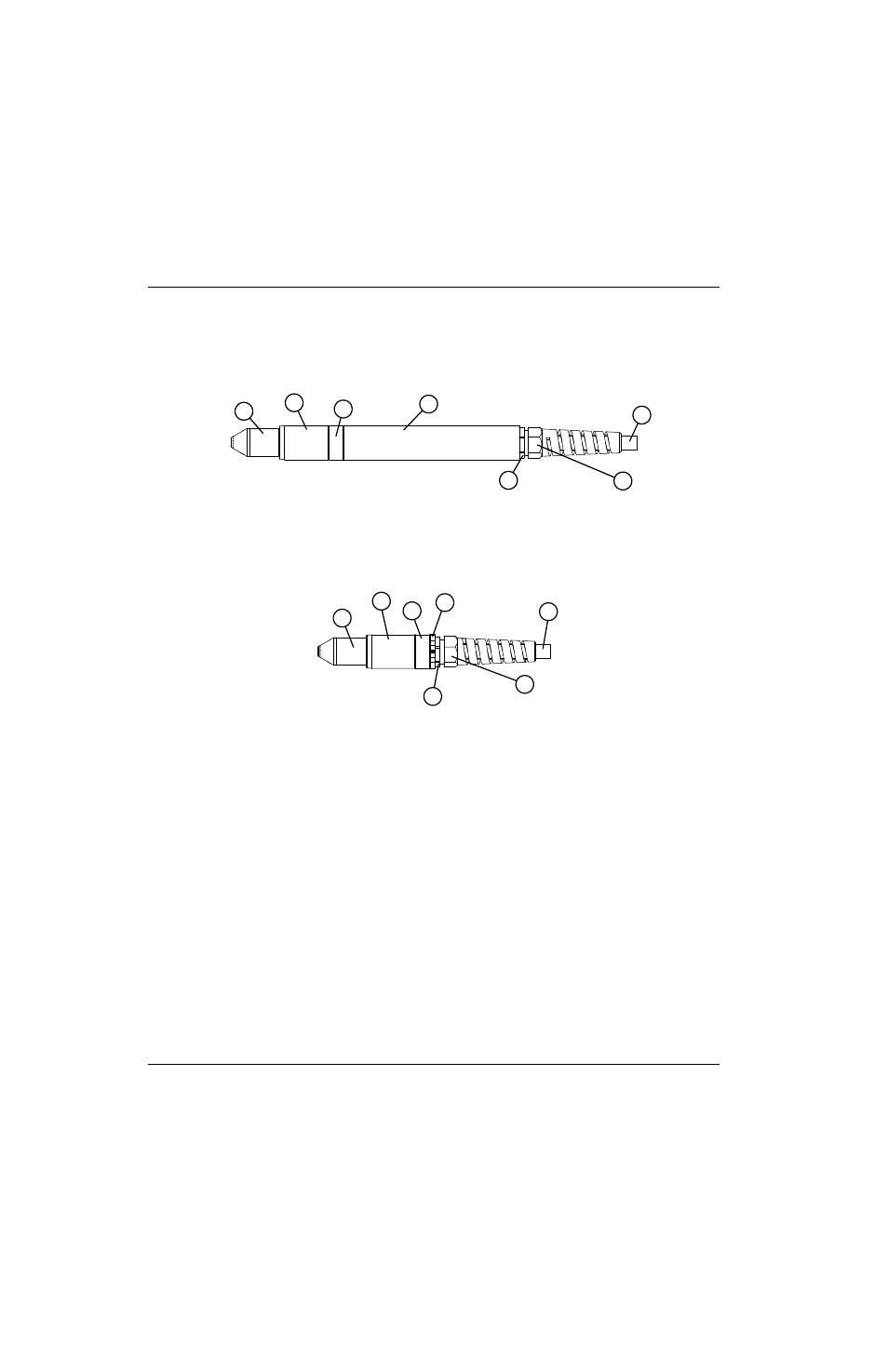

Компоненты механизированного резака
Механизированный резак Duramax Hyamp 180°
См. следующую таблицу со сносками.
Механизированный мини-резак Duramax Hyamp 180°
Перед использованием любой из конфигураций механизированного резака следует выполнить указанные
ниже действия.
Установите резак на столе для резки или другом оборудовании.
Выберите и установите расходные детали.
Установите резак под прямым углом по отношению к листу.
Подсоедините провод резака к источнику тока.
Настройте источник тока на удаленный запуск с помощью подвесного устройства удаленного пуска
или кабеля интерфейса машины.
1
2
3
4
6
8
7
1
4
5
8
3
7
2
1 Расходные детали
2 Кабельный зажим
3 Гайка кабельного зажима
4 Провод резака
5 Адаптер (не используется в полноразмерных
механизированных резаках)
6 Муфта позиционирования (не используется
в механизированных мини-резаках)
7 Соединитель
8 Соединительная муфта
