9 – Замена компонентов источника тока
9. Подсоедините кольцевой разъем зеленого/желтого провода заземления в резьбовую клемму, которая
расположена между центральной и левой изоляционной втулкой. (См.
Рисунке 56). Затяните гайку на
резьбовой клемме с усилием 17,3 кг-см.
10. Проведите разъем провода заземления через центральную изоляционную втулку.

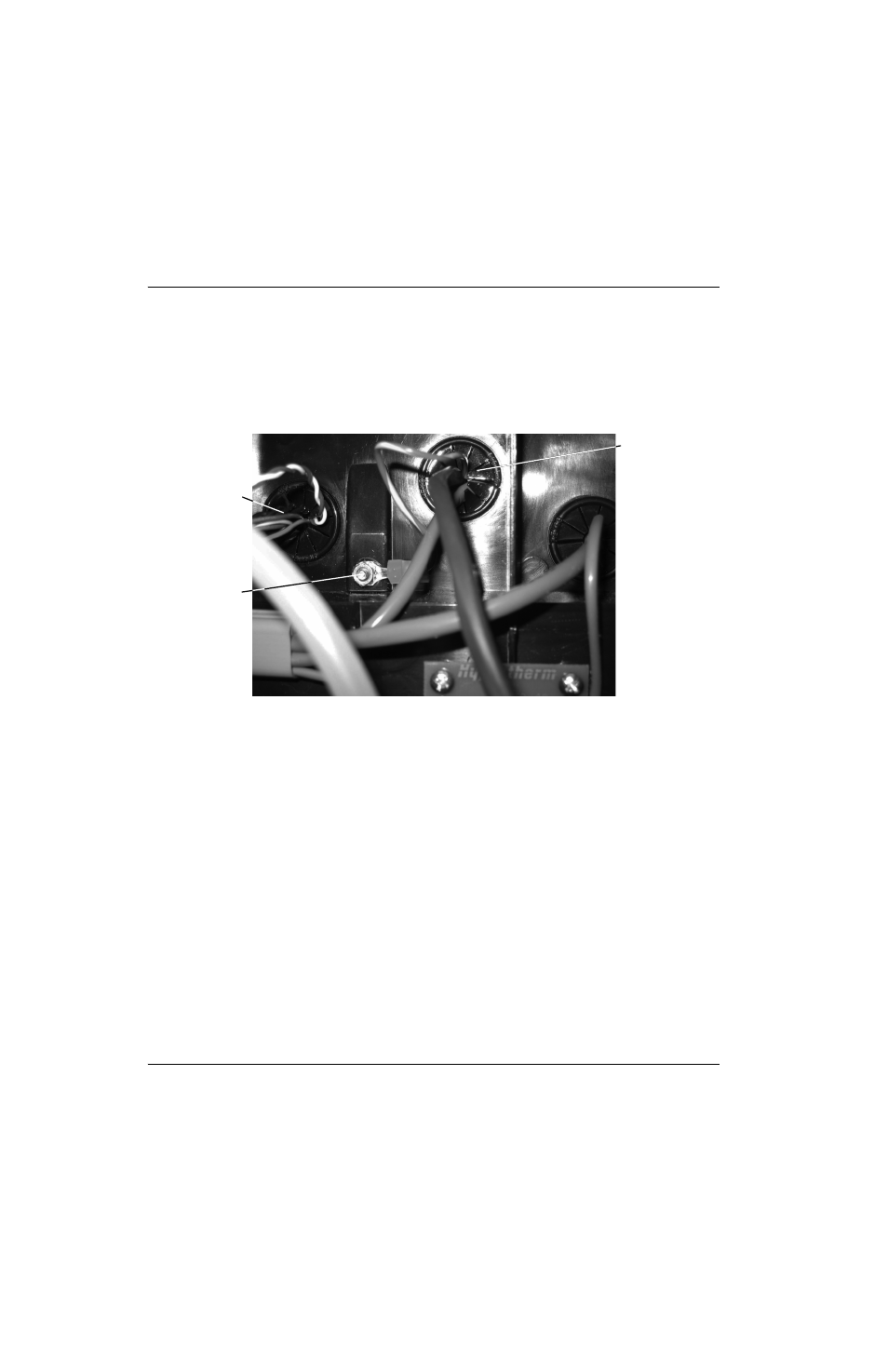

Рисунке 56
11. На стороне силовой платы источника тока закрепите плату RS-485 на пластиковых монтажных клеммах,
которые расположены на центральной панели непосредственно за платой DSP. Вкрутите 2 винта с усилием
затяжки 11,5 кг-см. См.
12. Вставьте разъем провода заземления в разъем на плате RS-485, который находится внизу слева.
Левая
изоляционная
втулка
Провод
заземления
Центральная
изоляционная
втулка
